- 概览
-

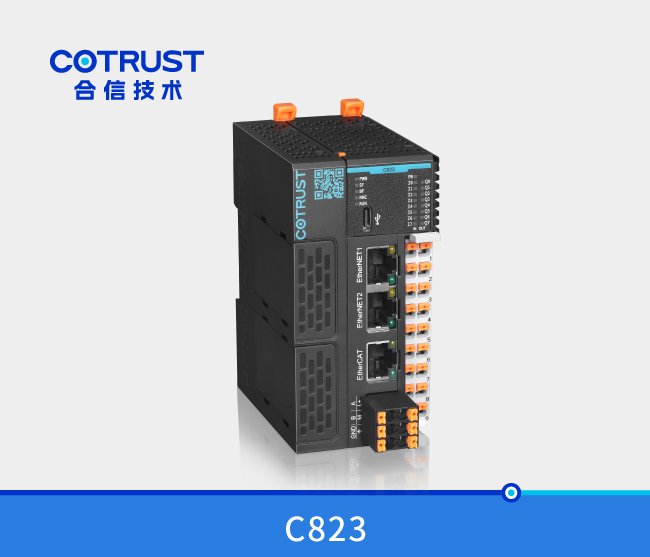

Simple系列运控基本型主机， ，，24V DC电源， ，，8DI/8DO晶体管漏型输出， ，，2个千兆网口（支持交流机功效）， ，，1个EtherCAT（支持设置自力IP)， ，，1个RS485口； ；；；；支持4路200KHz运控输出脉冲轴， ，，4路200KHz高速计数， ，，可恣意分派使用点； ；；；；支持 EtherCAT 运控总线32 轴， ，，支持72个EtherCAT从站； ；；；；本体两个扩展卡槽（支持扩展RS485\CAN\模拟量\
RTC\4G）； ；；；；外地可扩展 16 个？？？ ？？？？； ；；；；拥有Type-C接口（可供电举行快捷下载调试， ，，通过 U 盘更新程序、更新固件）； ；；；；支持可视化WebVisu、MODBUS TCP主从功效、Codesys标签通讯功效、Socket功效、PN从站功效、CTNET协议； ；；；；支持OPC UA从站/EtherNet/IP主站（注支持该协议需单独联系厂家）32M程序数据空间， ，，512KB掉电坚持； ；；；；CODESYS-SP18平台
- 手艺参数
-
型号 CTSI-C821-16N1 CTSI-C823-16N1 电源规格 输入电源额定电压 24V DC（20.4V~28.8V） 输入电源额定电流 1A 输入电源； ；；；； 支持极性反接； ；；；； 本机硬件规格 尺寸（W×H×D） 53×104×80 mm 数字量输入 8DI 数字量输出 8DO 总线接口 1 以太网 2 EtherCAT 1 RS485 最多可支持 5 路（主单位支持 1 路， ，，扩展卡可扩展 2 路) Type?C 1 扩展卡槽 2 存储器规格 程序容量 32M Byte 32M Byte 数据存储器规格 I区32K、Q区32K、M区512K 掉电空间 512K Byte 512K Byte 扩展能力 扩展？？？ ？？？？ 16（本体可扩展全simple系列）*注适配称重？？？ ？？？？樾璧ザ懒党Ъ 扩展卡 支持模拟量、CAN、RTC、串口、4G
（4G扩展卡后续版本添加）编程软件规格 软件版本 CODESYS SP18 (3.5.18.50) 程序语言 CFC/FBD/LD/IL/ST/SFC 指令周期 逻辑指令 0.015us 浮点指令 0.07us 运动控制 EtherCAT最大带轴数 8 32 带轴能力 8轴/1ms 32轴/2ms 脉冲轴数 4 4 SoftMotion 支持 支持 CNC 支持 支持 输入规格——硬件参数 输入点数 8 输入类型 漏型/源型 负载额定接入电压 24V DC（ 20.4V~28.8V DC ） 负载最大电缆长度 屏障——500m(标准输入)、50m(高速计数器输入)
非屏障——300m(标准输入)逻辑1（最。。。。 15V DC， ，，>2.5mA 逻辑0（最大） 5V DC， ，，<1mA 输入滤波 可设置， ，，支持0.2us， ，，0.4us， ，，0.8us， ，，1.6us， ，，3.2us， ，，6.4us， ，，12.8us、0.2ms， ，，0.4ms， ，，0.8ms， ，，1.6ms， ，，3.2ms， ，，6.4ms， ，，12.8ms， ，，默以为6.4ms 软件功效 支持点位损坏后， ，，程序中举行硬件移动不改软件程序功效 ； ；；；；すπ 浪涌电压-35V DC， ，，一连0.5s 允许的泄电流（最大） 1mA 隔离 500V AC， ，，1分钟 输入规格——HSC参数 输入路数 4 单相计数器 4×200KHz 双相计数器 4×100KHz 功效形貌 点位支持恣意修改， ，，支持内部脉冲捕获 输出规格——硬件参数 输出点数 8 输出类型 晶体管漏型输出 输出额定电压 24V DC(20.4~28.8V DC) 输出额定电流 0.5A 输出负载 电阻负载——0.5A/点， ，，2A/8点
电感负载——7.2W/点， ，，24W/8点
电灯负载——5W/点， ，，18W/8点输出频率 电阻负载——200KHz
电感负载——0.5Hz
电灯负载——10Hz断开到接通（延时）
接通到断开（延时）＜0.2us
＜2usON时最大残留电压
OFF时泄电流＜0.5V DC
＜30uA负载最大电缆长度 屏障——500m
非屏障——150m软件功效 支持点位损坏后， ，，程序中举行硬件移动不改软件程序功效 ； ；；；；すπ 短路； ；；；；， ，，过流； ；；；； 隔离 500V AC， ，，1分钟 输出规格——HSP参数 输出路数 4（脉冲/偏向） 输出频率 200KHz 功效形貌 点位支持恣意修改， ，，支持组态脉冲轴， ，，
支持脉冲偏向输出延时， ，，支持偏向点可选输出规格——PWM参数 输出路数 4 输出频率 10Hz~20KHz 周期 50~100000us 占空比 0.00~1.00(小数点后两位） 功效执行效果 占空比 效果
1 占空比是100%， ，，一毗邻通输出
0 占空比是0%， ，，一连关闭输出通讯接口——以太网 接口数目 2 波特率 100/1000Mbps自顺应 支持协议类型 支持可视化WebVisu
支持MODBUS TCP主从功效
支持Codesys标签通讯功效
支持Socket功效
支持PN从站功效
支持CTNET协议
支持OPC UA从站*注支持该协议需单独联系厂家
支持EtherNet/IP主站*注支持该协议需单独联系厂家协议支持数目 Modbus TCP/IP 主从站协议：支持32个从站的数据读取
EtherNet/IP协议：支持253个*注支持该协议需单独联系厂家
Socket：支持1000个
CTNET：支持64个从站协议对应数据传输巨细 Modbus TCP/IP Ｔ媚课只能举行一次数据传输， ，，240个字节
EtherNet/IP：没有数据限制*注支持该协议需单独联系厂家
Socket：没有数据限制
CTNET：主站支持64K的从站数据读取， ，，从站支持10K数据的透传外地监控/外地编程功效 支持 远程监控/远程编程功效 支持*注该功效需单独联系厂家 每段最大电缆长度 100m 隔离 通讯口隔离 软件功效 双网口可支持交流机功效 通讯接口——EtherCAT 接口数目 1 波特率 100Mbps 每段最大电缆长度 100m 从站数 72 支持功效 支持漫衍时钟设置
支持启动参数设置
支持设置PDO参数和映射
支持设置总线循环周期
支持设置启动检查供应商ID和产品ID
支持从站扫描
支持从站站点屏障通讯接口——RS485 接口数目 最多可支持 5 路（主单位支持 1 路， ，，扩展卡可扩展 2 路) PPI波特率 9.6Kbps、19.2Kbps、187.5Kbps 自由口波特率 波特率1.2Kbps~115.2Kbps， ，，内置Modbus RTU主站/从站功效 每段最大电缆长度 速率115.2Kbps：＜100m
速率19.2Kbps：＜1000m隔离 通讯口隔离 单路支持从站个数 每段32个站 硬件接口——Type?C 支持功效 通过U盘更新程序、更新固件
TYPE-C直接下载或更新程序
支持通过TYPE-C接口供电。。。。硬件接口——扩展卡槽 CTSI-485/485/RTC-E1 可扩展两个该类型， ，，不分卡槽
单卡槽可扩展2路RS485接口， ，，支持自由口协议， ，，支持Modbus RTU主站/从站功效CTSI-485/CAN-E1 可扩展一个该类型， ，，不分卡槽
扩展1路RS485接口， ，，支持自由口协议， ，，支持Modbus RTU主站/从站功效
扩展1路CAN接口， ，，支持Canopen主站协议， ，，可扩展32路从站； ；；；；支持CANFree协议CTSI-AMS03-E2 可扩展两个该类型， ，，不分卡槽
单卡槽可扩展2AI*12bit， ，，1AQ*12bitCTSI-RTC-E1 可扩展一个该类型， ，，不分卡槽
扩展RTC时钟， ，，时钟精度：120秒/月CTSI-4G-E1 可扩展一个该类型， ，，不分卡槽
扩展支持4G卡的插槽， ，，毗连4G SIM卡可以实现4G无线通讯功效LED指示灯特征 PWR指示灯 绿色 ON = 24VDC供电正常， ，，OFF = 无24VDC供电 SF指示灯 红色 ON = 系统故障， ，，OFF = 无错 BF指示灯 红色 ON = 总线故障， ，，OFF = 无错 RMC指示灯 绿色 保存 RUN双色指示灯 绿色 ON = 系统运行， ，，OFF = 系统阻止 黄色 ON = 系统阻止， ，，OFF = 系统运行 RJ45指示灯 绿色 ON = 毗连， ，，OFF = 未毗连 黄色 ON = 1000Mbps， ，，OFF = 100Mbps 数字量输入指示灯 绿色 ON = 有信号输入， ，，OFF = 无信号输入 数字量输出指示灯 绿色 ON = 有信号输出， ，，OFF = 无信号输出 PB指示灯 绿色 ON = 扩展总线电源正常， ，，OFF = 无扩展总线电源 上电时指示灯状态 上电到CPU运行前：PWR灯亮， ，，其他灯（SF、BF、RMC、RUN）灭 CPU运行后， ，，PWR灯亮， ，，RUN绿灯亮， ，，其他灯（SF、BF、RMC、RUN黄灯）灭
