- 概览
-
RS485通讯扩展板
订货号：CTH2 485-01S1-EB
规 格：一起RS485通讯扩展板隔离型
适用产品：CTH200(V5)系列的CPU： H226XL(V5)、H226XM（V5）、H226XC(V5)
CTSC-200(V5)系列的CPU: 226M(V5)、226L(V5)、226I(V5)、226H(V5)
CTMC系列CPU
- 手艺参数
-
规格项目 CTH2 485-01S1-EB 适用产品 CTH200(V5)系列的CPU： H226XL(V5)、H226XM（V5）、H226XC(V5)
CTSC-200(V5)系列的CPU:
226M(V5)、226L(V5)、226I(V5)、226H(V5)
CTMC系列CPU
集成与RSS485扩展的通讯功效说明 RS485通讯 通讯接口 2个通讯口： PORT0:PPI/自由口，，，，标准RS485电平 PORT1:PPI/自由口，，，，标准RS485电平 插上RS485扩展板并重新启动之后，，，，
PORT0：RS485，，，，PPI通讯口
PORT1：RS485，，，，PPI/自由通讯口
FPORT0：自由通讯口
PPI波特率(baud) 9.6k、19.2k和187.5k 自由口波特率(baud) 1.2k ~ 115.2k 每段最大电缆长度 使用隔离中继器 波特率为187.5时1000米，，，，38.4k时1200米 未使用隔离中继器 50米 最大站点数 每段32个站，，，，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，，，，最多8个毗连，，，，每个毗连最大通讯200个字节 MPI毗连 （1PG/1OP）共8个，，，，2个保存 隔离 无 备注：CPU增添RS485扩展板后，，，，PORT0牢靠为PPI0不可切换，，，，把集成在CPU上的自由口FPORT0设置到RS485扩展板。。。。。使用要领与集成在CPU上的自由口使用一样。。。。。
- 典范应用
- 装置规格
-

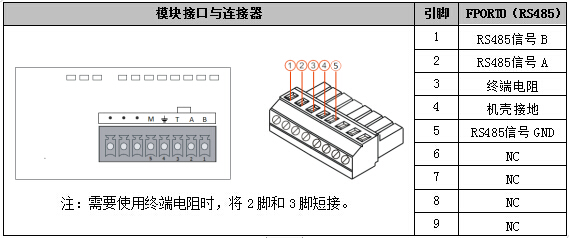

RS485扩展板通讯接口
注重：使用RS485扩展版后，，，，PLC的通讯口转变如下：
原通讯口：
PORT0：PPI/自由口，，，，标准RS485
PORT1：PPI/自由口，，，，标准RS485
插上RS485扩展板并重新启动之后，，，，通讯口变换如下：
PORT0（RS485，，，，PPI通讯口）PORT1（RS485，，，，PPI/自由通讯口），，，，FPORT0（自由口）
- 样本/手册/软件
