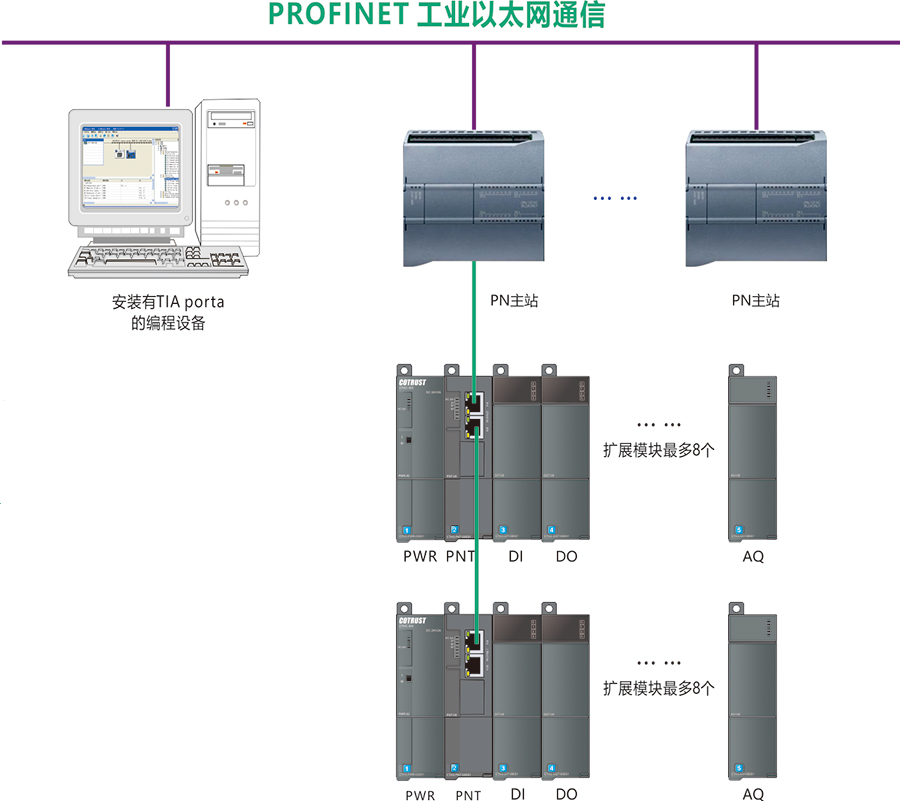

- 概览
-
1、Profinet总线以1 0 0 M b p s 速率通讯，，，，，， 从站间的通讯距离最长可达100米（100BASE-TX）； ；；
2、拓扑结构支持星形、树形、线型、环形结构； ；；
3、每个从站允许扩展8个I/O模浚？椋ㄊ至磕？？？椤⒛Ｄ饬磕？？？椤⑽露饶？？？椤SC、HSP，，，，，，不包括CAN模浚？/ECT从站模浚？椋。。。
4、支持西门子Profinet主站，，，，，，包括Siemens S7-300，，，，，，Siemens S7-400，，，，，，Siemens S7-1200 ，，，，，，Siemens S7-1500； ；；
5、组态软件TIA Portal V13 及更高版本。。。
- 手艺参数
-
物理特征
尺寸（W×H×D）
34×115×100mm mm
电源消耗
额定输入电压
24V DC
输入电压规模
20.4V~28.8V DC
输入电流
0.8A
总线电源电压
+5V DC
总线电源电流
1.6A
隔离
外部电源与系统电源隔离
电源保 ；；
供电电源端提供反接保 ；；すπЪ袄擞课展π
LED指示灯特征
24V电源指示灯（绿色）
ON = 24VDC供电正常
OFF = 无24VDC供电
SF指示灯（红色）
ON = 扩展I/O总线故障或者PROFINET模浚？楣收
OFF = 无错
BF指示灯（红色）
ON = PROFINET总线通讯故障（未毗连交流机，，，，，，未检测到网络）
Blinking=硬件组态纷歧致
OFF = 无错
MT指示灯（黄色）
（维护指示灯）
预留
指示灯（绿色）
ON = 有到交流机/PN主站的毗连
OFF = 没有到交流机/PN主站的毗连
指示灯（黄色）
ON = 有到交流机/PN主站的数据收发
OFF = 没有到交流机/PN主站的数据收发
扩展I/O能力
每从站支持最多模浚？槭
8（可添加数字量、模拟量和温度模浚？，，，，，，HSC,HSP模浚？，，，，，，不包括其他类型的模浚？椋
协议类型
CTH300 PLC自界说55MHZ总线协议
拓扑结构
支持星形、树形、线型、环形
PROFINET通讯口
通讯接口
1个双RJ45口
数据传输速率
以太网传输率为10Mbps
PROFINET传输率为100Mbps，，，，，，全双工
支持的以太网效劳
ping、arp、网络诊断(SNMP)/MIB-2、LLDP
发送周期
250us~4ms
第三方PROFINET主站
支持
从站间通讯距离最长
100m（100BASE-TX）
拓扑结构
支持星形、树形、线型、环形拓扑结构
隔离
通讯口隔离
硬件组态功效
导入文件类型
PROFINET GDS文件XML名堂
第三方PN主站
添加CTH3 PNT-000S1模浚？楹笾С8个槽位的扩展
扩展模浚？榭商砑邮至俊⒛Ｄ饬亢臀露饶？？？，，，，，，HSC,HSP模浚？，，，，，，不包括其他类型的模浚？
- 典范应用
- 装置规格
- 样本/手册/软件
-
类型 名称 下载 选型手册 《CTH300系列中型可编程逻辑控制器选型手册》 ↓ 用户手册 CTH300系列PROFINET从站模浚？橛没植
↓
