威客电竞案例丨原来滤芯折纸机是这样的

威客电竞案例丨原来滤芯折纸机是这样的

2020.07.23

受强降雨影响，，，，，最近各地暴雨洪灾频发，，，，，

长江、黄河接连迎来洪峰。。。。。。。

2020欠亨俗的一年，，，，，小合愿各人都平平安安！

洪峰来了也要喝上净化水，，，，，疫情在也要呼吸新鲜空气。。。。。。。

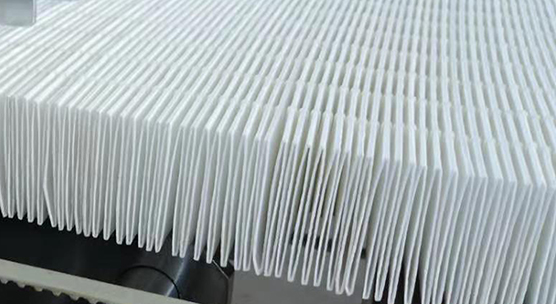

有一种纸叫滤芯纸


适用于种种空气净化装备的滤芯用纸称为滤芯纸，，，，，空滤被普遍应用于无尘车间、车载空调等需要净化空气的地方。。。。。。。

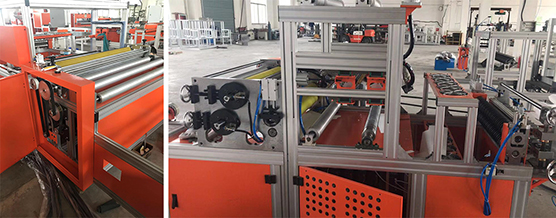

有一种机叫折纸机


用来给空调等空气净化装备中的滤芯纸折叠以及上胶的装备，，，，，就是滤芯折纸机。。。。。。。

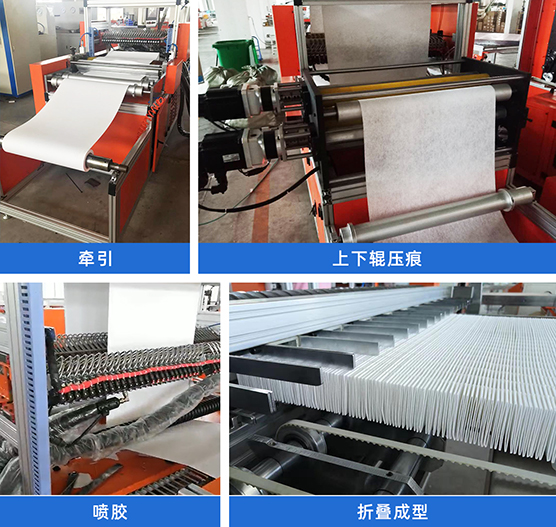

小合今天先容的折纸机计划就是针对证地很脆、很易破损的滤芯纸；；；；；前端给纸张压痕，，，，，中部经由涂胶，，，，，最后折叠成型输出。。。。。。。？？？？？墒视弥种挚掌换氨傅穆诵局健！。。。。。

滤芯折纸纸机控制要求

机型：

单辊压纸：接纳单轴控制，，，，，上下辊错位折痕刀头，，，，，上下两轴靠机械齿轮同步，，，，，单轴伺服与主牵引轴凸轮同步。。。。。。。
上下辊対压：接纳双轴控制，，，，，上下辊划分由两伺服电机控制两轴同步，，，，，上下压两轴伺服与主牵引轴凸轮同步。。。。。。。
本计划解决的即是上下辊対压（双轴控制）的新机型。。。。。。。


压纸机控制系统对控制器的运动控制

功效要求较量高：

01

需要接纳同步控制的电子凸轮；；；；；

02

需要凭证差别折高改变两轴压纸距离；；；；；

03

需要在非同步区走完同步区长度外的袋长距离；；；；；

04

折压双面将会抵达3轴。。。。。。。

压纸机控制系统同时需要高响应伺服驱动器，，，，，在折压较短袋长时，，，，，需要包管极短时间内抵达设定位置。。。。。。。

威客电竞滤芯折纸机控制计划


威客电竞凭证多年自动化履历，，，，，使用Comotion?计划实现了本装备机型的控制要求。。。。。。。

全系统由集成运动控制、顺序控制功效的CTH300-C系列控制器，，，，，高响应高精度的H1A系列伺服以及组态利便的触摸式以太网HMI组成。。。。。。。通过100Mbps的EtherCAT举行通讯，，，，，实现了一个高端、合理、而又经济的选择。。。。。。。

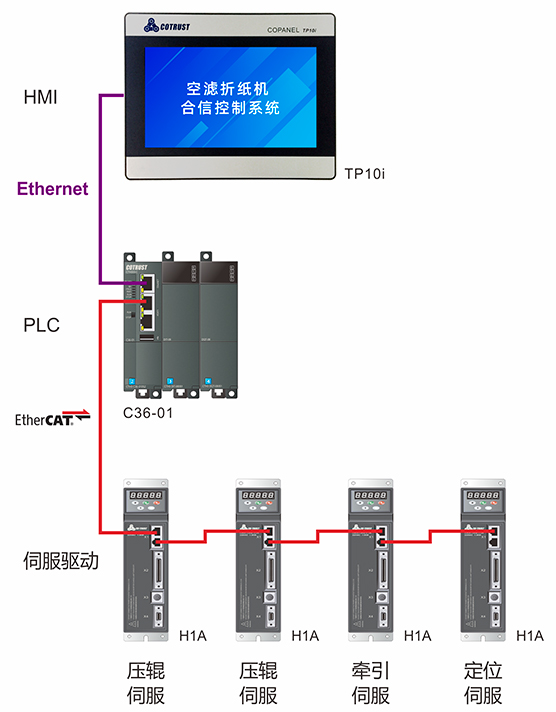

威客电竞滤芯折纸机控制系统设置计划图如下：


CTH3-C36运动控制器

CTH3-C控制器接纳 Cortex-A8 1GHz 内核处置惩罚器，，，，，指令执行速率快；；；；；

CTH3-C控制器可实现多轴控制，，，，，支持电子凸轮/齿轮等功效，，，，，知足重大的运动控制。。。。。。。

可以轻松知足客户后续翅片芯装一体机控制最多22个轴系统控制，，，，，包括点对点位置控制及插补功效；；；；；

快速的行内领先的55MBps背板总线通讯；；；；；

高速EtherCAT 总线控制，，，，，仅需网线作为介质，，，，，接线简朴，，，，，定位精准、抗滋扰。。。。。。。

TP10i触摸屏HMI

10寸以太网触摸屏，，，，，用于参数调理和人机交互。。。。。。。

H1A高性能伺服驱动器

高性能电流算法，，，，，高动态响应；；；；；控制的伺服电机低温升低振动体现；；；；；

支持17位多圈绝对值编码器，，，，，自带多种回原模式及内部点到点位置控制模式；；；；；

支持100Mbps EtherCAT 快速现场总线，，，，，通讯速率快，，，，，特殊适用于多轴控制系统。。。。。。。

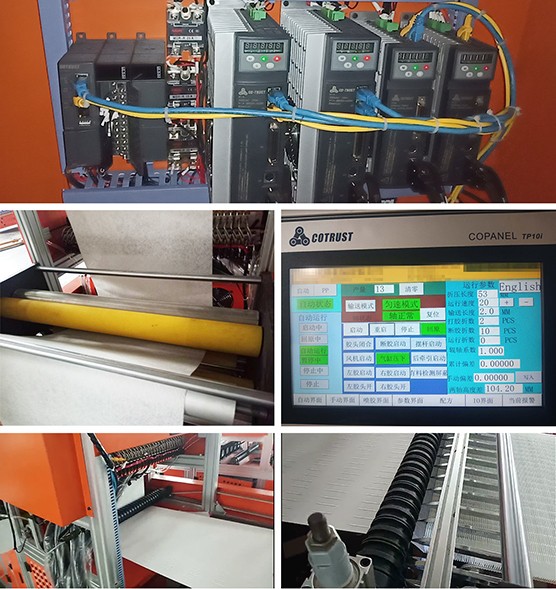

威客电竞滤芯折纸机控制现场





现场视频

威客电竞滤芯折纸机控制计划优势
