中止定位！定制调试！威客电竞之锂电池制片机
2019.11.27
小合有请本次计划主角登场

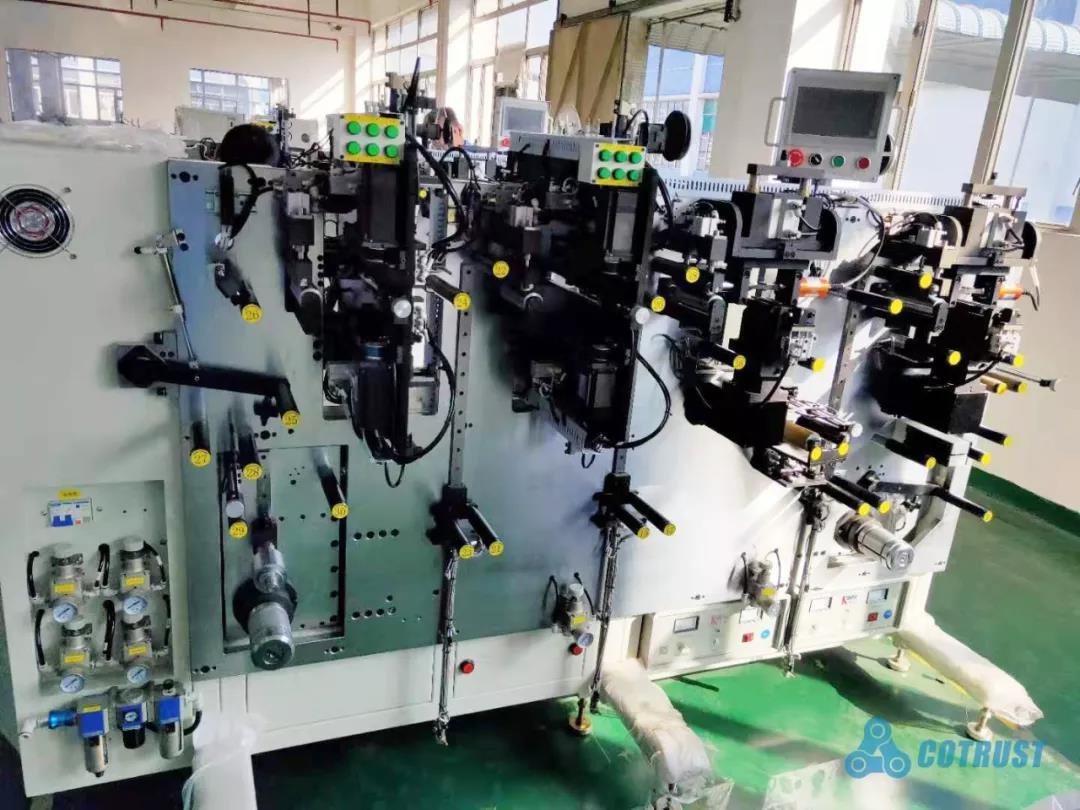

（锂电池四道贴胶制片机）
圆柱形锂电池四道贴胶制片机用于圆柱形锂电池电芯的制作，，，，，对电池卷料自动完成正、负极片极耳焊接、切断、贴胶及极片贴胶、切断的一种装备。。。。 。

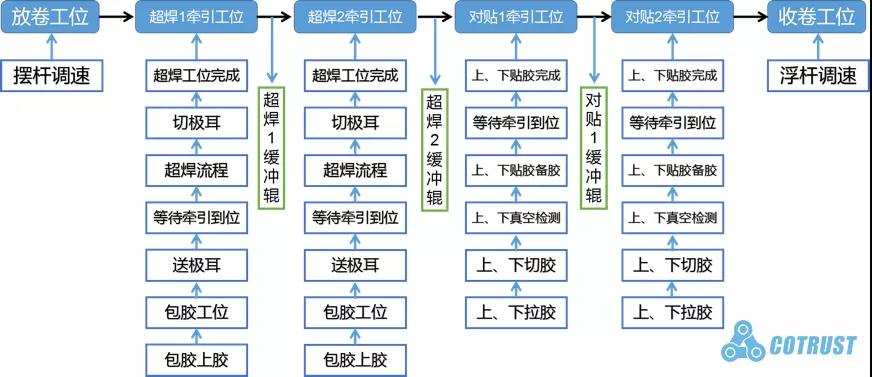

锂电池四道贴胶制片机--控制流程
自动锂电池制片机系统，，，，，是前端涂布机匀称涂上质料，，，，，再通过压延机形成一定厚度的片材，，，，，最后由分切机分成供制片机生产的合适长度的片材。。。。 。由收放卷工位、超焊牵引工位、对贴牵引工位、极耳超焊工位、胶纸对贴工位组成。。。。 。
锂电池四道贴胶制片机--控制要求
1. 收放卷要求送料精度高，，，，，包管牵引精准，，，，，包管极耳超焊与胶纸对贴准确加工。。。。 。
2. 焊接速率、时间、压力等参数可调；；；
3. 牵引工位具备中止定位功效，，，，，包管生产效率及准确性。。。。 。
4. 贴胶装置可同时贴4道胶，，，，，可同时开启两个超焊工位，，，，，需要选择性开关；；；
5. 差别工位报警功效：材放卷断带报警、中途断带报警、极耳断带报警、收卷片材报警、涂布错位报警、极耳漏焊报警、上下贴胶真空报警等
6. 要求PLC控制，，，，，HMI操作，，，，，利便易用。。。。 。
锂电池制片机--威客电竞控制系统
自动锂电池制片机控制系统接纳1套 CTH300系列H36-01、主站EtherCAT总线组网带15台高性能伺服A3N驱动，，，，，跟触摸屏之间接纳Modbus485通讯。。。。 。

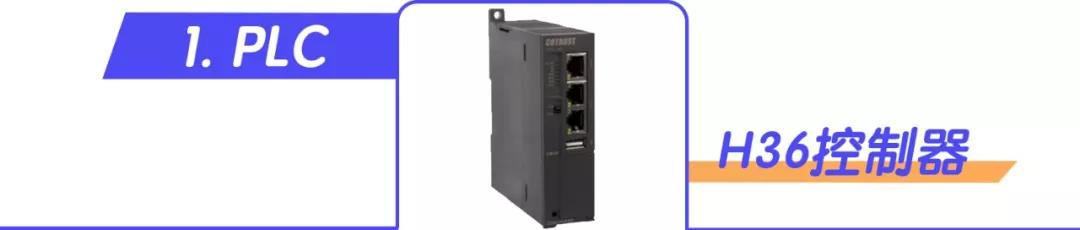

▼PLC接纳威客电竞H36控制器，，，，，支持EtherCAT总线方法控制伺服驱动，，，，，集成了单轴定位、速率控制、回原等运控指令。。。。 。
小合剧透：CTH300-H系列也有PLCopen轴功效指令了！
（听说单轴运动控制、插补、电子凸轮、电子齿轮一切包括，，，，，期待下期的新品宣布吧~）

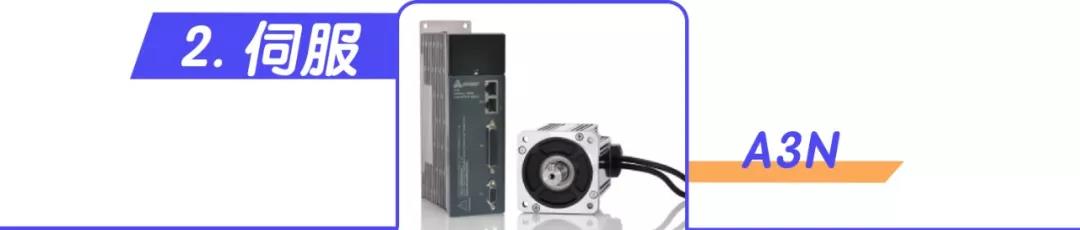

▼ 整套系统接纳威客电竞A3N伺服，，，，，应用H36新增基于PLCopen的轴控制指令，，，，，快速、精准。。。。 。

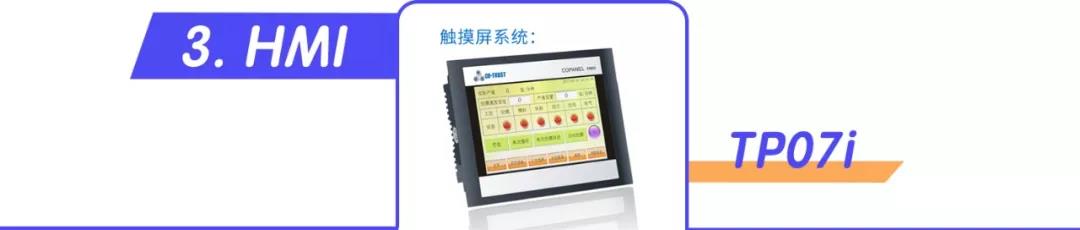

▼ 自动锂电池制片机选用TP07i触摸屏组态串口通讯，，，，，提供多位置操作，，，，，节约调试时间，，，，，利便操作员调试。。。。 。
画面内容富厚，，，，，提供多种功效操作，，，，，如：
● 1. 画面用于生产效率，，，，，批次生产数目监控与设置
● 2. 差别工位参数可凭证生产加工要求举行设置
● 3. 提供手动调试、连动调试

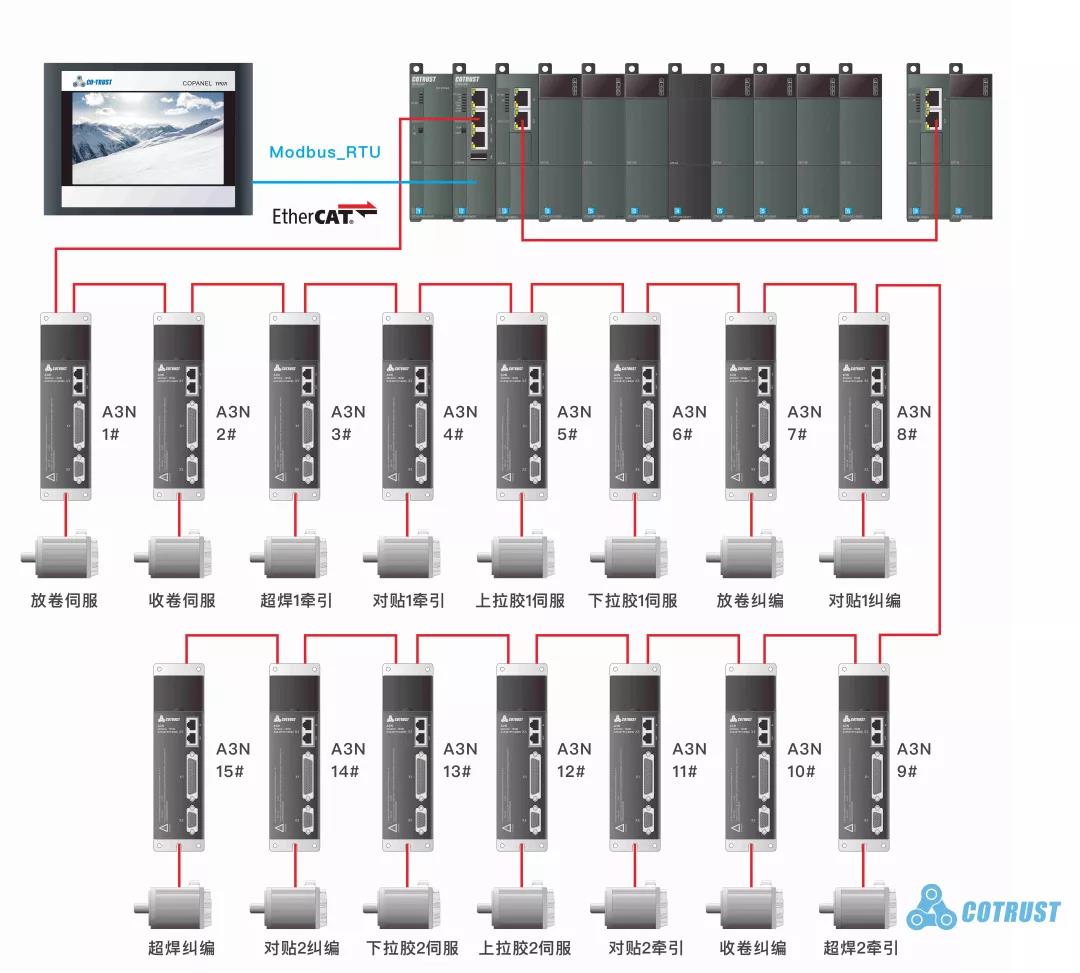

锂电池制片机--威客电竞计划架构图

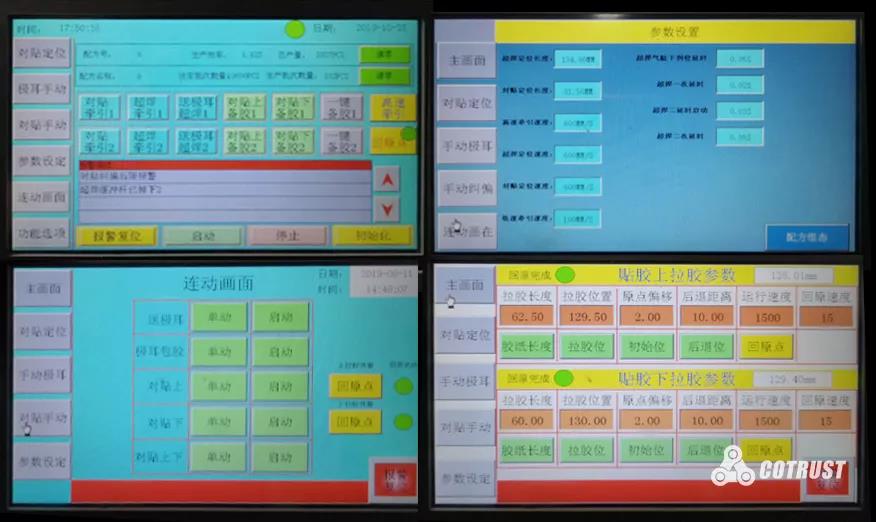

锂电池制片机--现场监控画面
锂电池制片机--现场视频
威客电竞控制计划优势
接纳威客电竞的整套计划，，，，，通讯可靠，，，，，响应快，，，，，操作便捷，，，，，效率高。。。。 。
1、威客电竞CTH300系列PLC，，，，，程序、数据空间大，，，，，扩展能力强，，，，，处置惩罚器扫描速率快；；；
2、高速EtherCAT总线控制计划，，，，，接线精练，，，，，控制精度高，，，，，速率快，，，，，响应实时；；；
3、TP07i触摸屏的监控画面实现各工位自力运行，，，，，单独调试，，，，，包管卷材良品率；；；
4、接纳运行中止定位，，，，，执行中止时，，，，，按设定位置一步到位定位完成，，，，，定位精准；；；
5、生产效率大幅提高，，，，，从通俗机型的1.7s/pcs提升至本计划的1.48s/pcs。。。。 。
