全球赞叹的“基建狂魔”
厉害了 ，，，，我的国！
中国地铁、公路、铁路建设四通八达 ，，，，中国高铁更是成为走向天下的“中国手刺”；；；8小时拆桥 ，，，，9小时通路 ，，，，一经震惊中外的“中国速率”举世瞩目。。 。
搭乘“春风” ，，，，助力新加坡地铁工程
搭乘强盛祖国“基建狂魔”的春风 ，，，，地下施工最高端的装备——盾构机也走出了国门 ，，，，为友邦基建助力！
威客电竞助力的盾构机泥水疏散自动化控制系统 ，，，，乐成应用于新加坡地铁工程建设！
“基建”少不了的“盾构机”

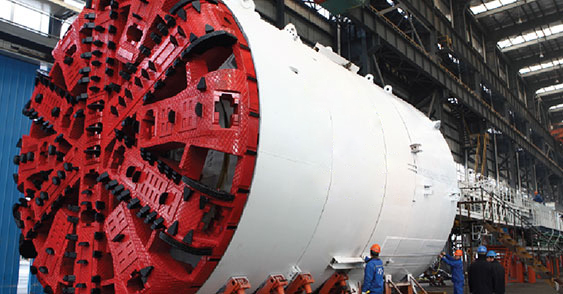

盾构机 ，，，，全名叫盾构隧道掘进机。。 。
盾构机是一种使用盾构法的隧道掘进的专用工程机械 ，，，，具有开挖切削土体、运送土碴、拼装隧道衬砌、同步注浆、丈量导向纠偏等功效。。 。
该机械普遍用于地铁、铁路、公路、市政、水电等隧道工程。。 。
我们先来看一段盾构机事情原理吧~
重大的盾构机由许多部分和系统组成的 ，，，，小合带你熟悉下这个“巨无霸”的泥水疏散自动化控制系统。。 。
泥水疏散自动化控制系统

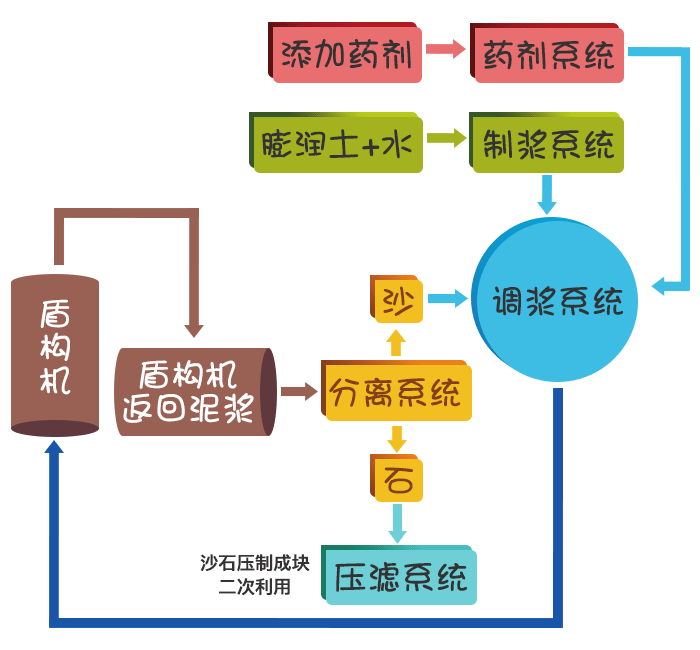

盾构机的泥水疏散处置惩罚系统由5个部分组成。。 。
01
疏散系统：
盾构机返回的泥浆举行沙石疏散处置惩罚
可再次使用的泥浆翻倒调浆系统 ，，，，与新泥浆举行重新调配 ，，，，以实现泥浆的重复使用。。 。疏散出来的固体沙石质料 ，，，，到压滤系统举行压滤处置惩罚。。 。

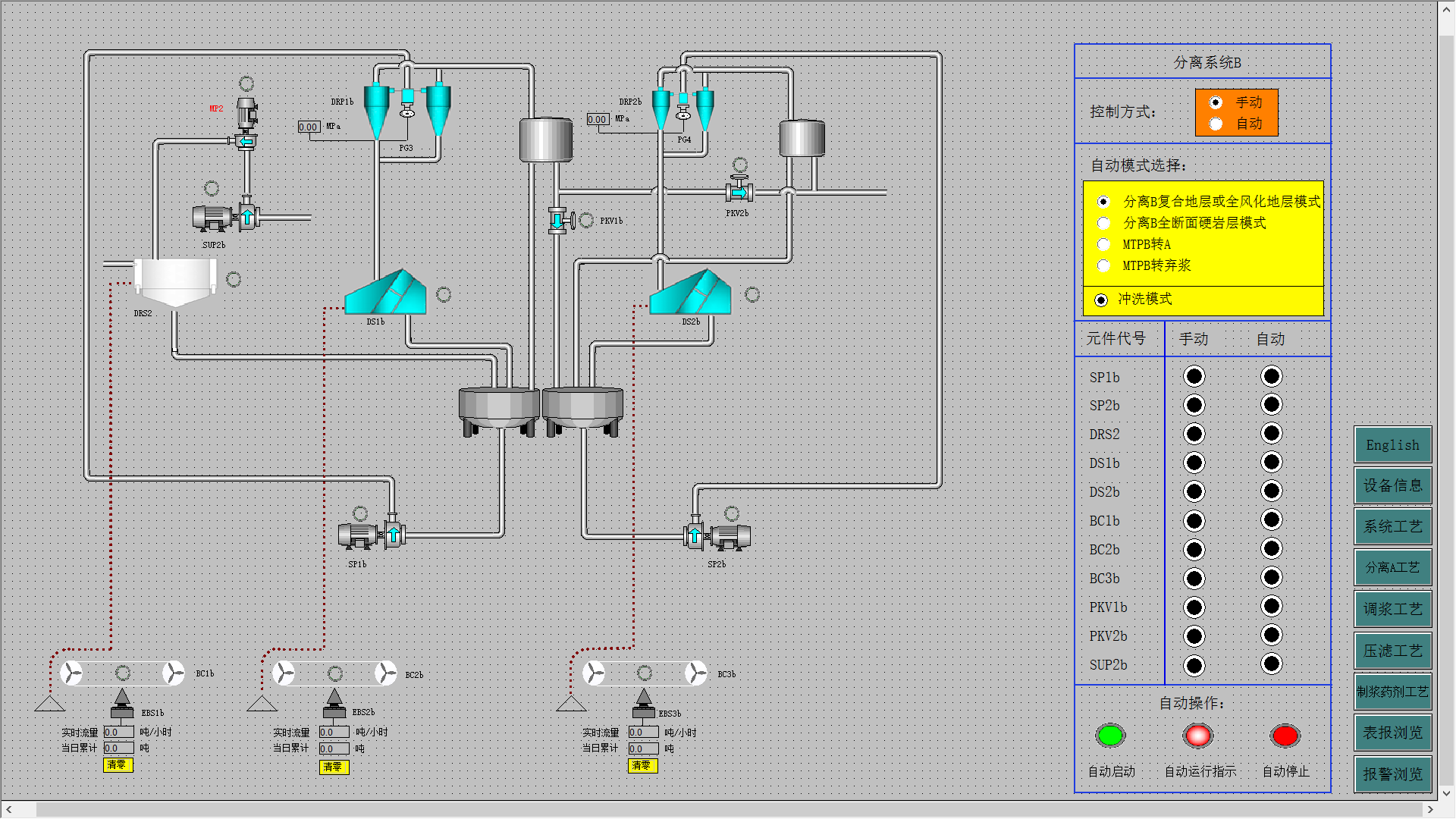

▲疏散系统工艺画面
02
调浆系统：
盾构机所用泥浆的调配
将疏散系统返回泥浆、制浆系统生产的新泥浆以及药剂系统设置的添加药剂举行混淆 ，，，，搅拌 ，，，，制作出及格的使用泥浆。。 。

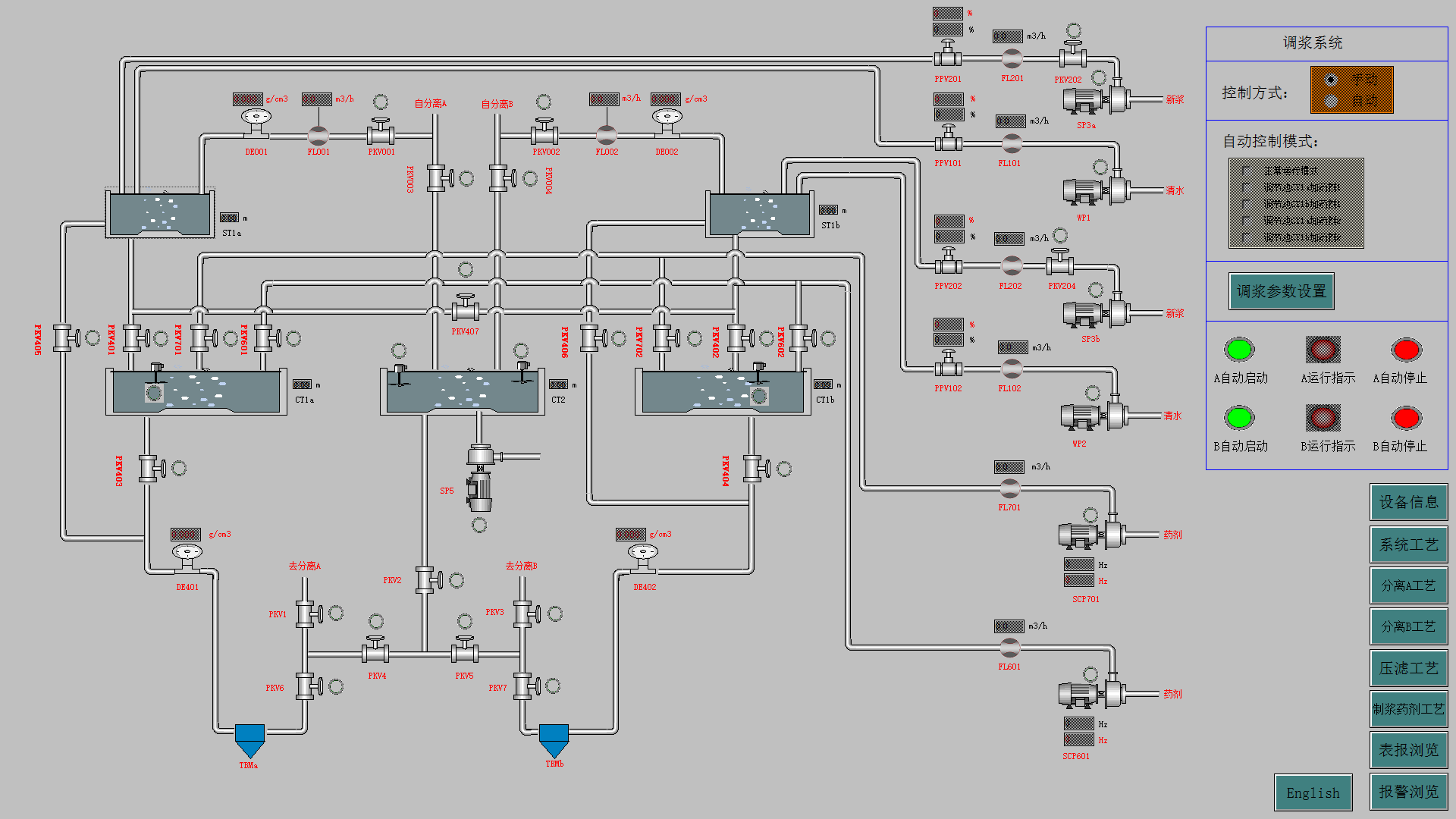

▲调浆系统工艺画面
03
制浆系统：
膨润土和水混淆处置惩罚制作新泥浆
将膨润土和水按要求的比例 ，，，，制作新使用的泥浆 ，，，，在调浆系统的贮存泥浆不敷时 ，，，，自动添加。。 。
04
药剂系统：
设置制作新泥浆用的药剂混淆系统
盾构机运行所需要的泥浆 ，，，，需要添加药剂抵达及格的使用要求。。 。药剂系统将药剂先加入水中制作成药剂溶液 ，，，，再通过泵按需要的流量加入到调浆系统的调浆池中。。 。

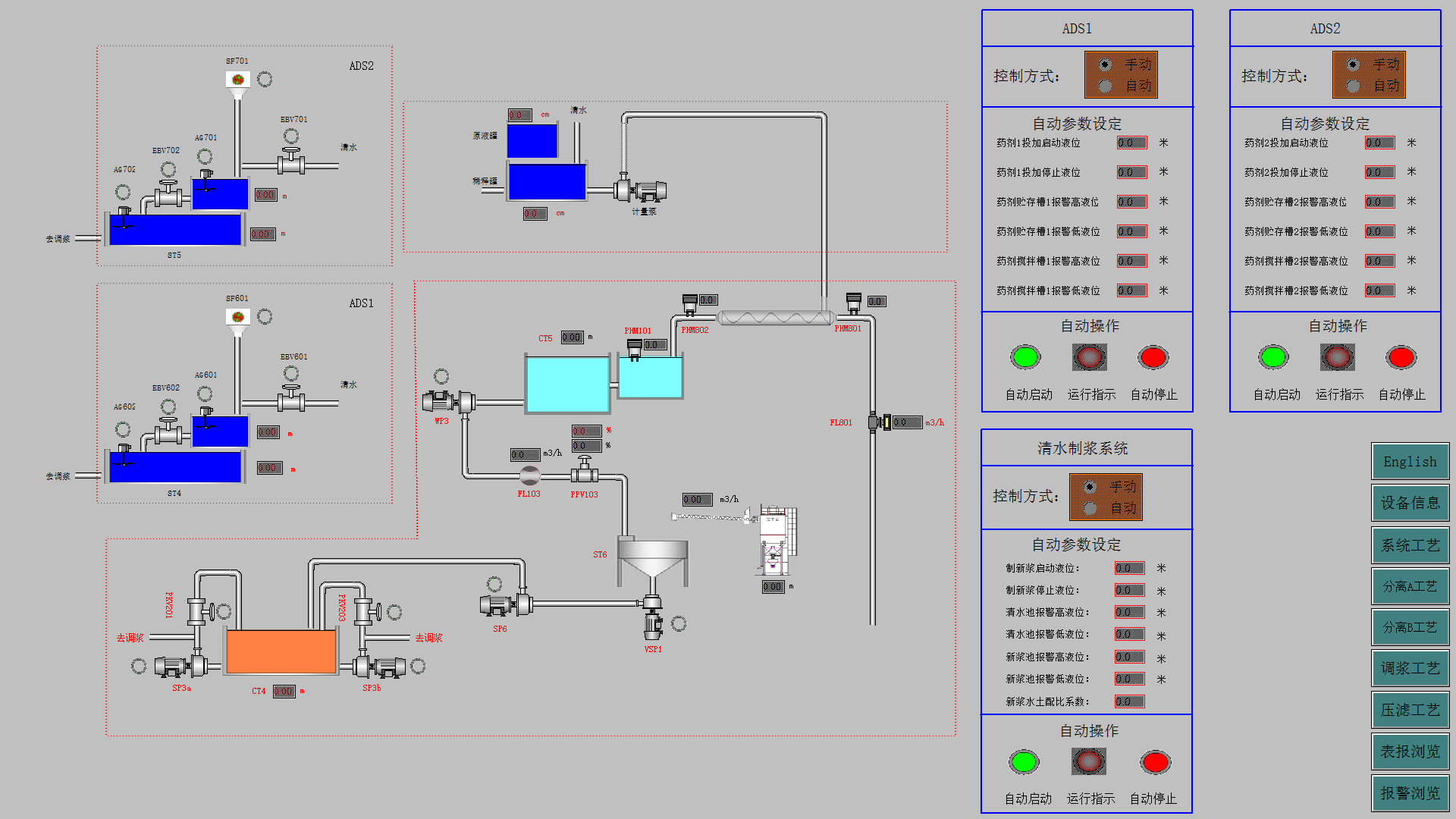

▲制浆系统及药剂系统工艺画面
05
压滤系统：
将疏散出来的沙石压制成块后举行处置惩罚
将疏散系统来的沙石等大颗粒质料通过压滤机压制成大块固体质料送出 ，，，，所压制的质料可以举行二次使用。。 。

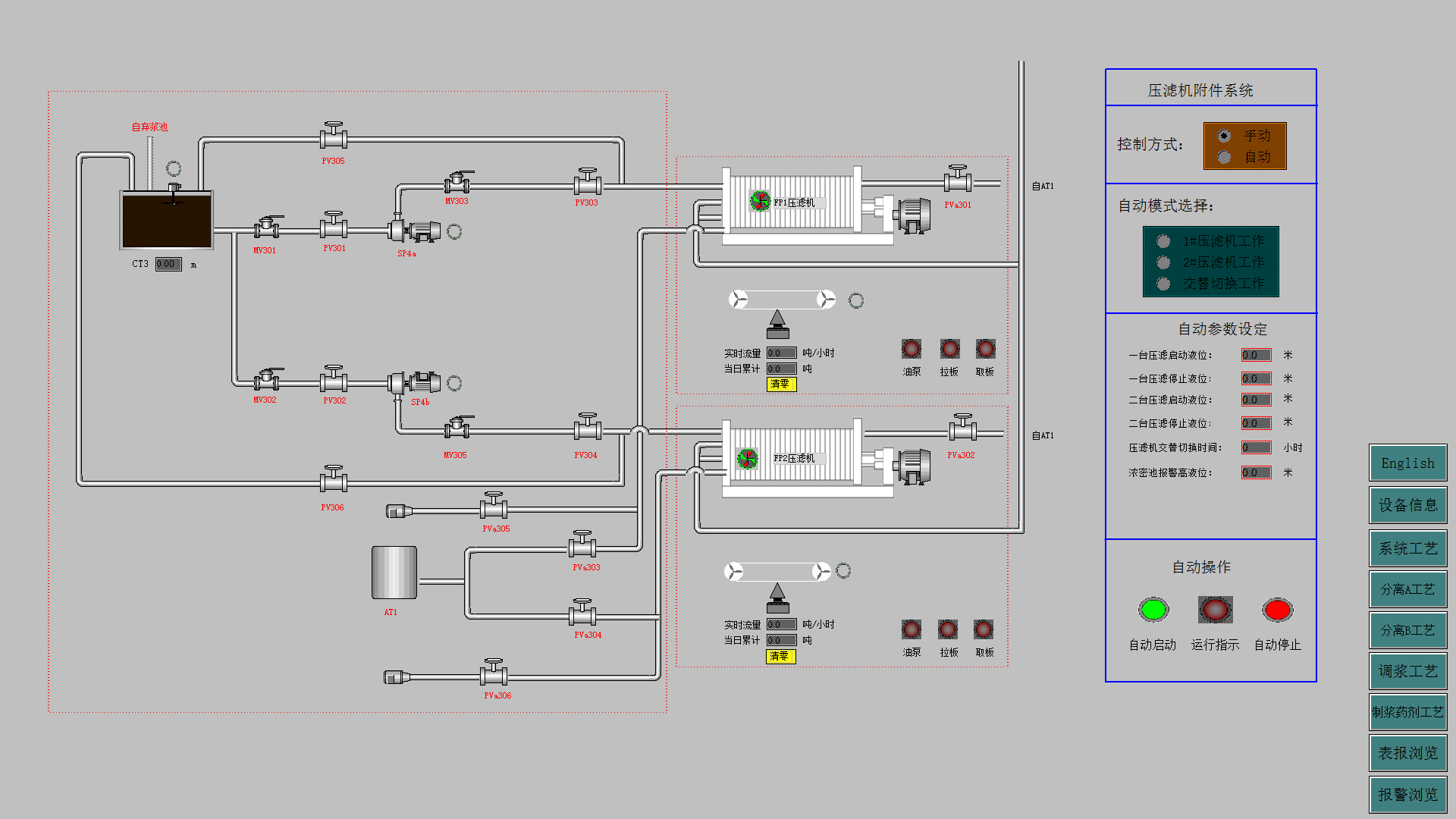

▲压滤系统工艺画面
泥水疏散自动化控制系统的威客电竞计划设置
本套自动化控制系统主要接纳深圳威客电竞CTH200系列的以太网PLC ，，，，接纳集散控制的模式。。 。

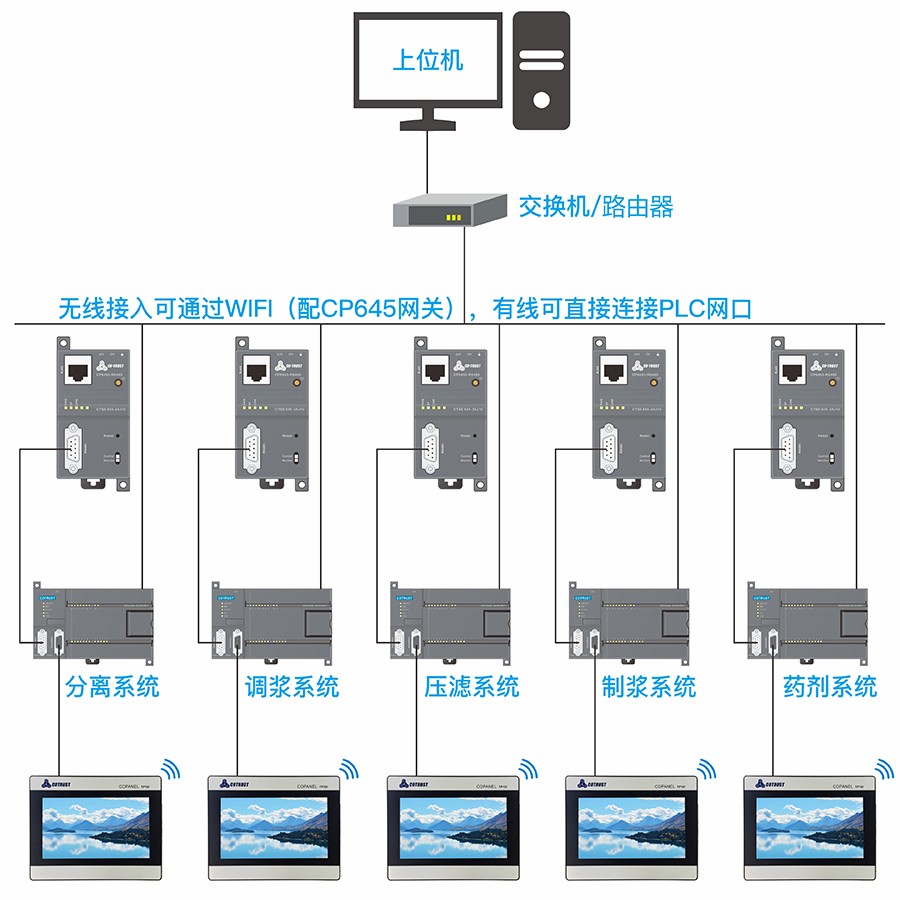

疏散系统 ，，，，调浆系统 ，，，，压滤系统 ，，，，制浆系统 ，，，，药剂系统各接纳一套CTH200的PLC举行自力控制。。 。上位系统接纳winncc7.0通过OPC通讯协议 ，，，，同五套以太网PLC举行通讯。。 。如下图所示。。 。
盾构机泥水疏散系统的整体控制

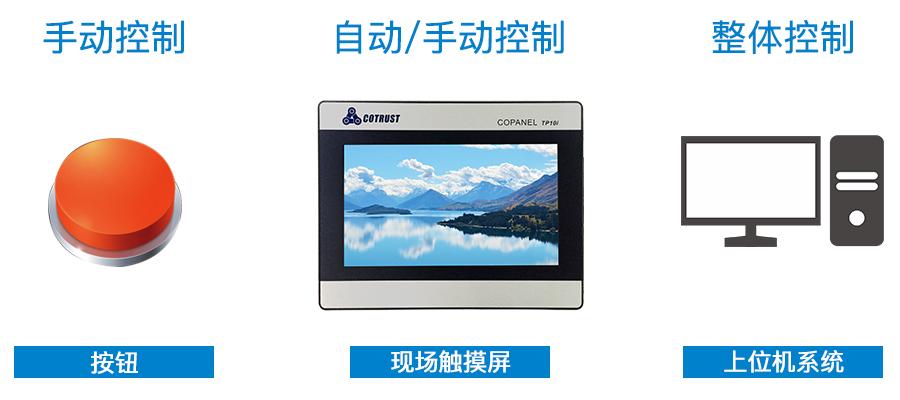

整个控制系统举行自力操作控制的同时 ，，，，也可以通过上位系统举行整体操作 ，，，，各自力系统的PLC可以通过与主站的PLC举行通讯 ，，，，抵达相互之间举行数据交流 ，，，，从而实现控制的整体要求。。 。

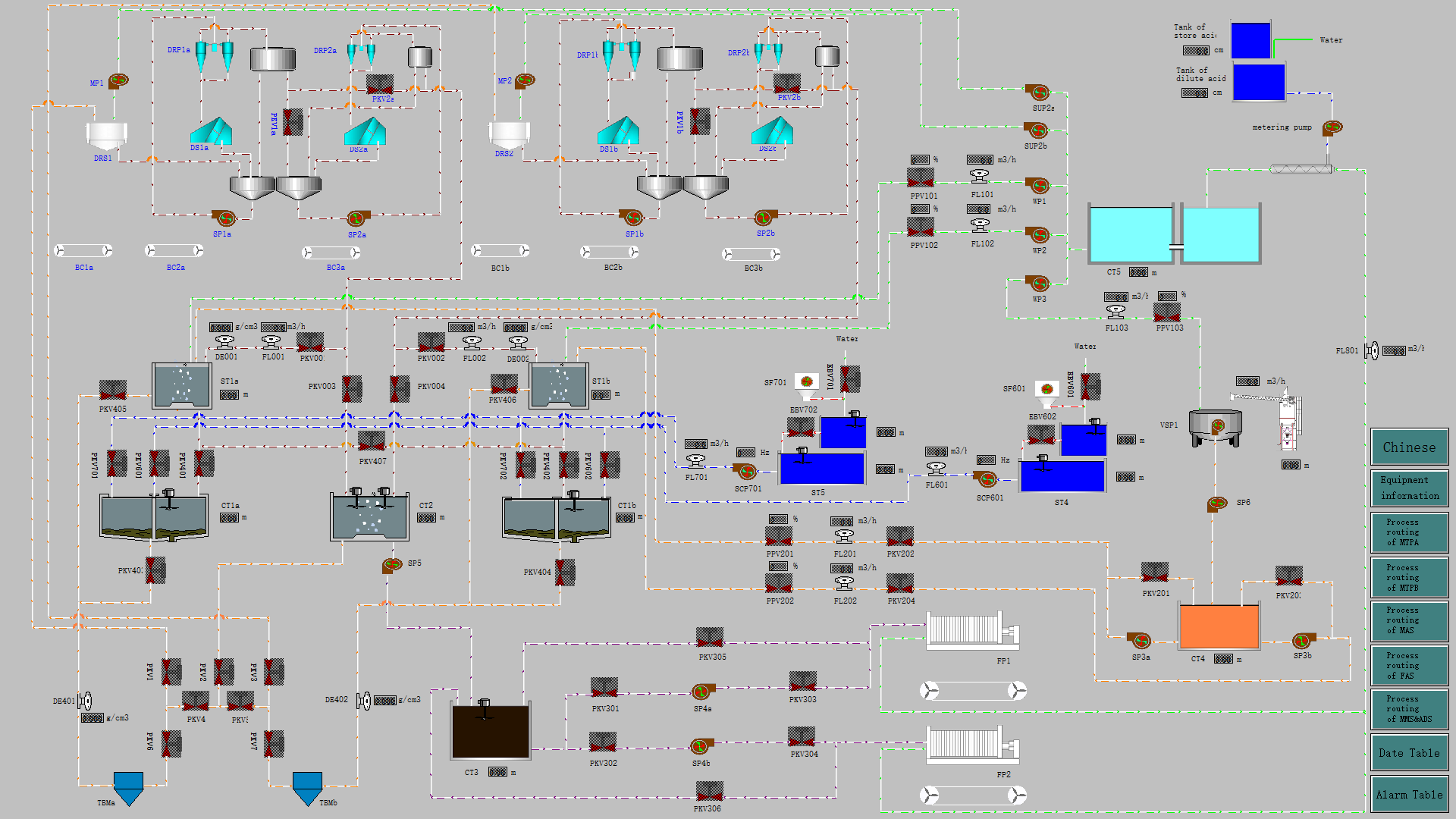

▲整体控制工艺画面
威客电竞“盾构机泥水疏散控制系统”的特点
