威客电竞计划丨高速细亲近片机，，，，，600切/分钟靠它

威客电竞计划丨高速细亲近片机，，，，，600切/分钟靠它

2024.07.18

随着电商包装切片、快消品个性化切割、高精度印刷品切片等一直增添的印后切片需求，，，，，个性化、定制化、更快的切割速率、更高的切割精度正在推动印刷切片机市场的快速增添。。。。。。。


广受好评的

印刷后端高速细亲近片机控制系统

威客电竞可为印刷切片机提供定制化效劳，，，，，实现高效、精准、易操作的控制系统。。。。。。。接纳PLC+伺服+HMI整套控制产品，，，，，案例机型速率可达600切/分钟。。。。。。。

威客电竞控制系统乐成应用于印刷切片机现场


印刷切片机-机型及控制要求


印刷后道很是主要的机型：切片机，，，，，用于将印刷完的大张质料（如纸张、薄膜等）凭证预定的尺寸和形状举行切割。。。。。。。


?

本案例机型切片机由四大轴协同

01

送料轴

配合整体的切刀速率举行调理；；；；；；；同时与拉料轴凸轮同步运行，，，，，包管色标检测稳固。。。。。。。

02

拉料轴

间歇运行，，，，，配合切刀轴，，，，，走凸轮周期运行

03

切刀轴

在拉料停下来的时间，，，，，切刀恰恰切下，，，，，完成上下切片

04

运送轴

两种方法，，，，，A一直运行，，，，，B凭证数目，，，，，分批运送运行


?

针对计划机型，，，，，威客电竞设置了两种模式





定长模式/追标模式


定长模式可实现主轴切刀运行，，，，，其他轴凭证关联轴的关系，，，，，定长切。。。。。。。

追标模式可预设标长，，，，，做好误差赔偿，，，，，实现跟对色标移动切割，，，，，同时具备丢标报警功效。。。。。。。








放卷模式/联机模式


放卷模式放卷历程具备张力模拟控制，，，，，凭证初始卷径，，，，，可凭证进料实时盘算卷径。。。。。。。

联机模式可与印刷前端装备联机配合，，，，，通过料库棍在传感器差别位置控制机械运行效率，，，，，配合印刷速率。。。。。。。





自动化控制系统是印刷切片机的焦点部件，，，，，多功效&多模式的控制要求，，，，，决议着选择功效强盛、操作轻盈、稳固可靠的控制系统是重中之重。。。。。。。


威客电竞-印刷切片机控制计划设置


本次威客电竞针对本次案例机型控制要求，，，，，

提供PLC+伺服+HMI整套控制系统。。。。。。。

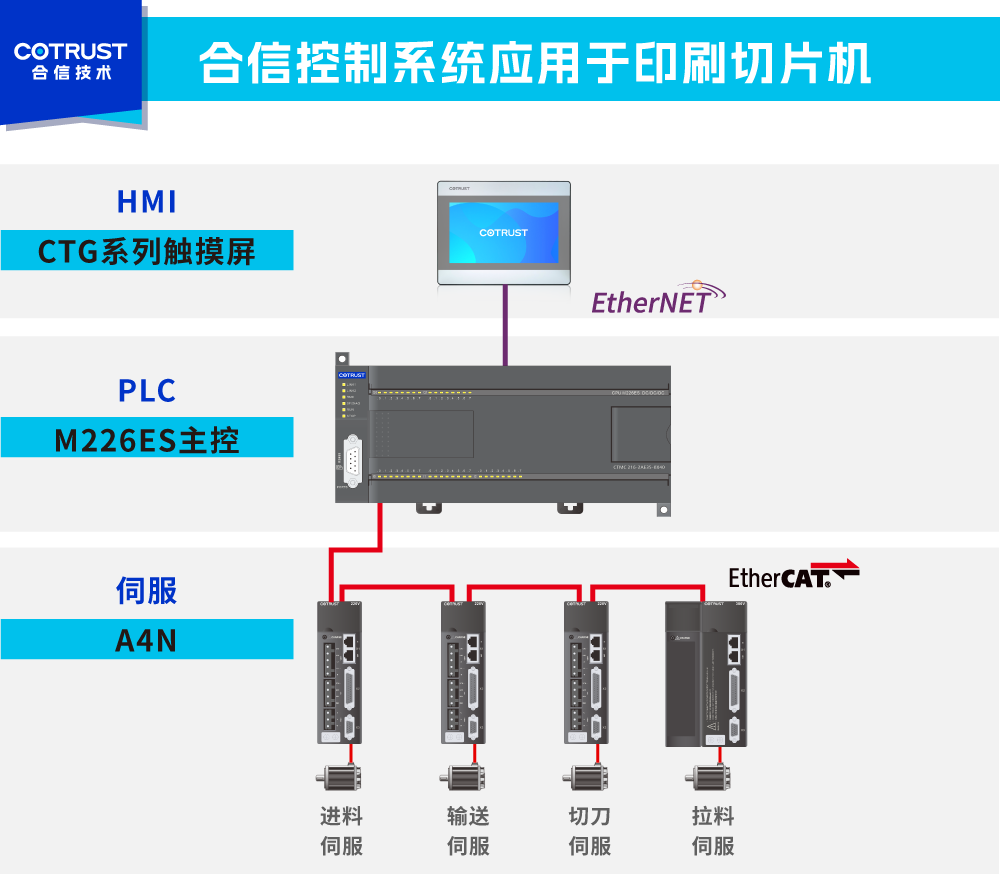

威客电竞控制计划接纳CTMC系列“卷王CPU”M226ES作为主控，，，，，通过EtherCAT总线与4套A4N系列伺服举行通讯，，，，，完成进料轴、运送轴、切刀轴与拉料轴的运行，，，，，支持多轴凸轮搭配，，，，，实现快速精准的切片。。。。。。。搭配威客电竞CTG系列HMI，，，，，主界面清晰直观，，，，，参数设定、修改、手动操作一应俱全，，，，，操作体验很是便捷。。。。。。。

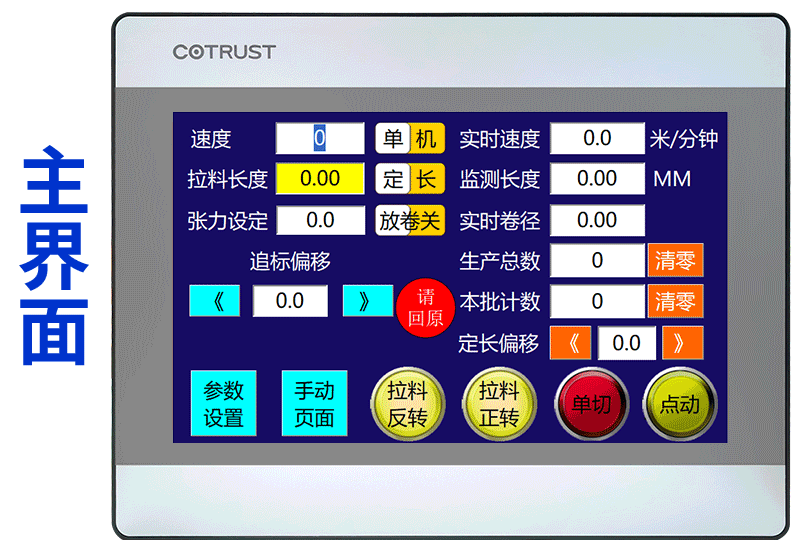

触摸屏系统


威客电竞CTG系列触摸屏在主界面用于复位与启动，，，，，实时显示运行状态，，，，，同时设置了参数设定界面，，，，，参数修改界面以及手动界面，，，，，功效齐全，，，，，可匹配性强。。。。。。。


选择威客电竞计划的理由


多轴控制｜高效切片｜多种模式

1

多轴凸轮控制更柔和，，，，，精度更高

M226ES主控PLC支持多轴运动控制，，，，，支持16个EtherCAT从战，，，，，支持10轴200KHz高速脉冲，，，，，支持PLCopen轴控，，，，，多轴凸轮搭配使用！


2

计划支持切片速率600切/分钟

此案例机型追标模式下，，，，，20cm以内切片，，，，，速率可达600切/min，，，，，精度可控±0.1mm。。。。。。。


3

多种模式无邪切换

知足差别场景切片需求收获客户认可

此案例机型控制拥有多模式、多功效，，，，，高效&精准&易操作的控制系统获得客户肯定，，，，，相对偕行业计划具有很大优势。。。。。。。
