灌装自动化
Filling automation

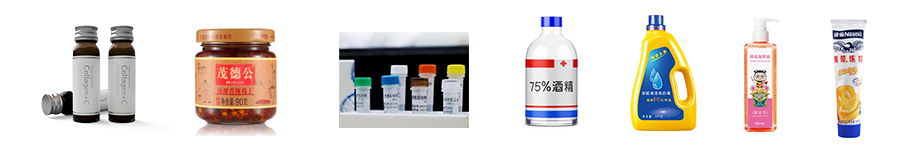

食物类如：口服液、辣椒酱等；；；；；；
日化类如：洗衣液、胶水、护手霜等；；；；；；
抗疫物资的酒精、消毒液、洗手液、抗原试剂盒等；；；；；；
都离不开自动化的生产环节——灌装&封装，，，，，，，威客电竞为灌装装备前后道工序提供的控制系统让我们盘货一二。。。
灌装：①袋式充填旋盖一体机
——————————————
机型先容
袋装自动灌装旋盖一体机是是将灌装和旋盖分成两个工位，，，，，，，将袋子挂在导轨上，，，，，，，电机驱动导航将袋子拉到响应工位上举行袋装液体的灌装和旋盖。。。操作简朴、清静、卫生，，，，，，，大大提升了生产效率，，，，，，，生产出来的袋装制品可以直接使用。。。

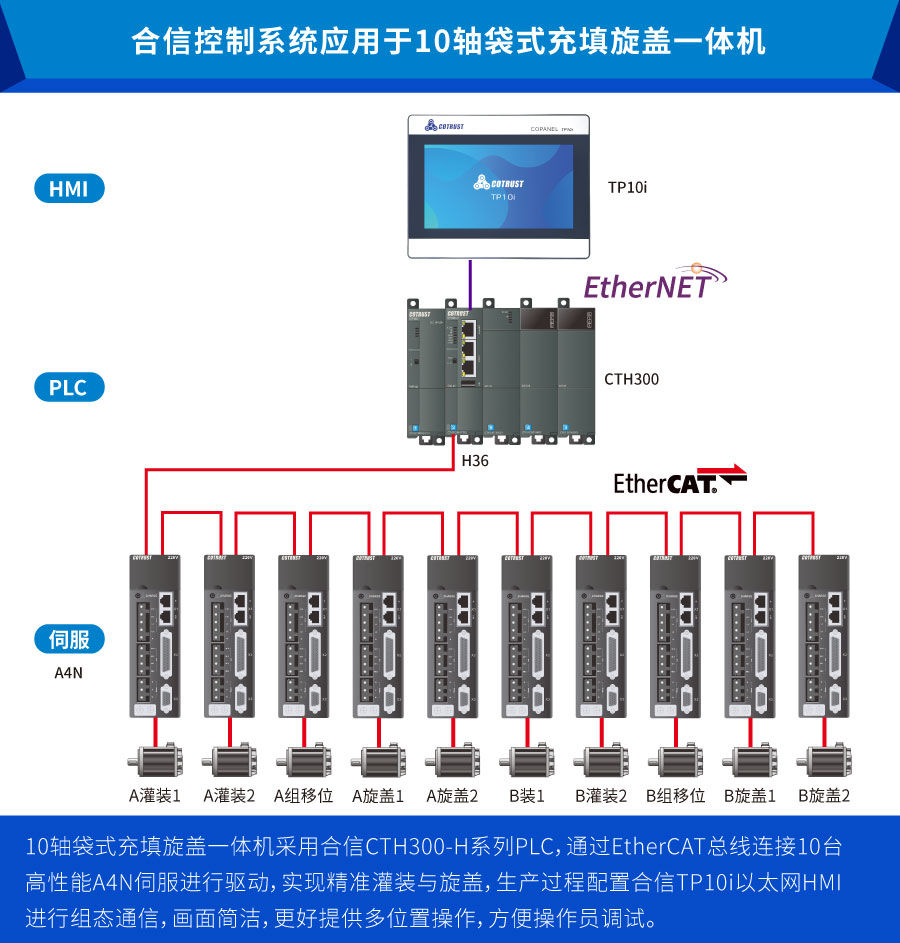

系统设置
控制效果

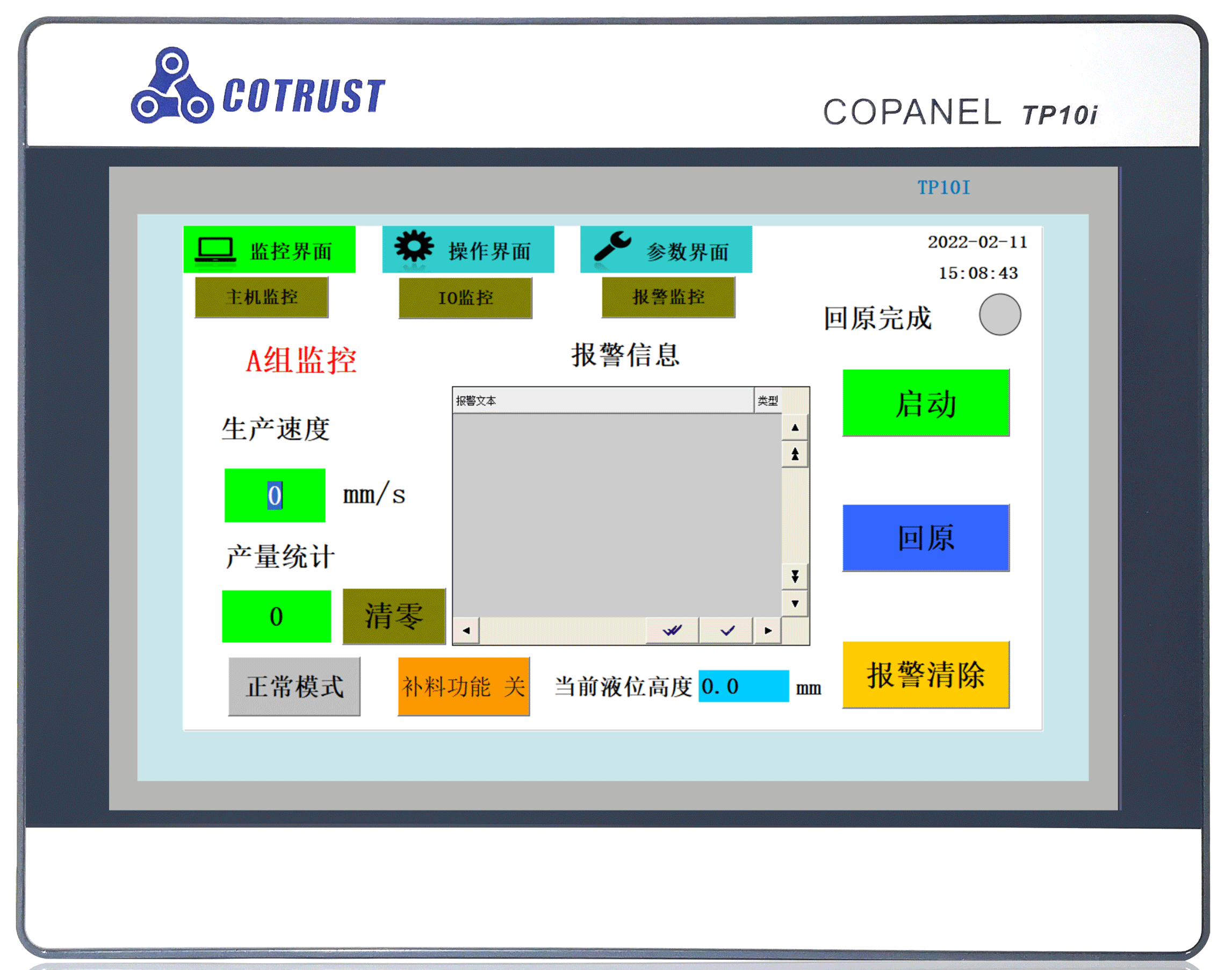

· 监控画面 ·
1
可以泛起生产效率、批次生产数目监控与装备的启动、会员等；；；；；；
2
设置输入输出点的检测监控，，，，，，，审查装备目今和历史报警监控。。。
3
可以对灌装量、灌装速率、吸料速率、旋盖力矩、回原速率、自动定位位置举行设定。。。
灌装前：②翻瓶机
————————————
机型先容
玻璃瓶在灌装之前都需要洗濯，，，，，，，洗濯之后瓶口朝下控水晾干。。。灌装之前，，，，，，，需要将所有的瓶口朝上，，，，，，，翻瓶机便用于此工序，，，，，，，检测传送带上的瓶子，，，，，，，将瓶子放至特殊抱瓶气缸，，，，，，，举行翻转后安排传动带运送给后段灌装机。。。

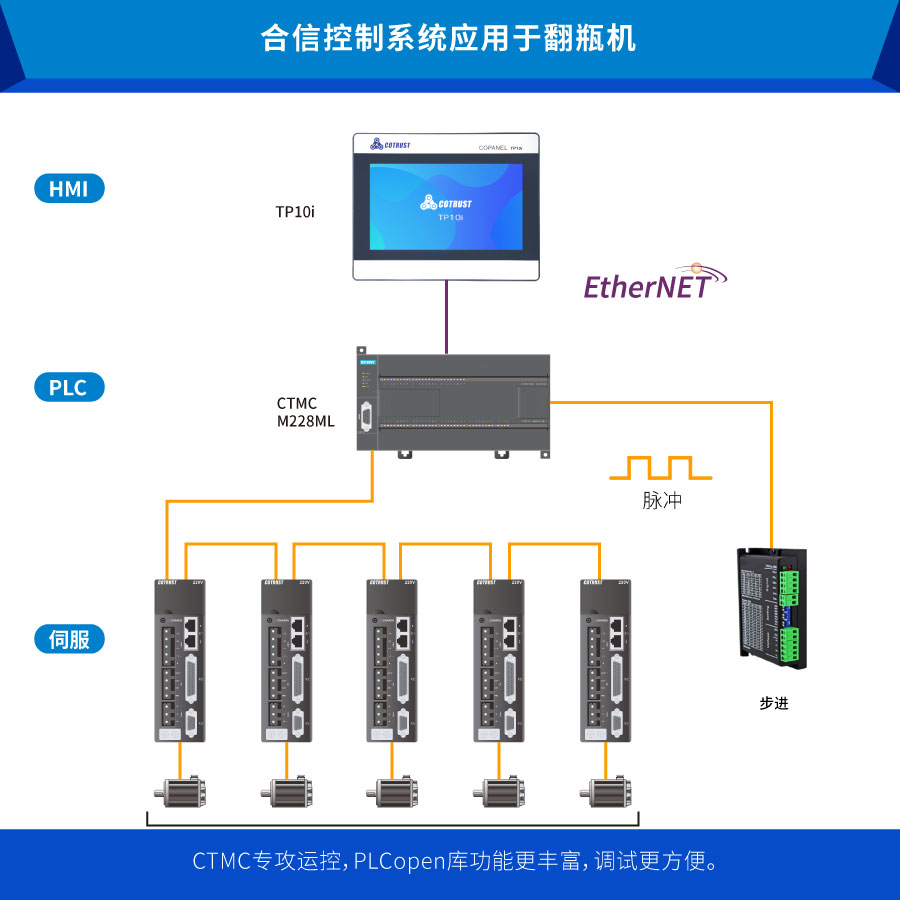

系统设置
控制效果
01
翻瓶机在取瓶时，，，，，，，坚持与传送带同步；；；；；；
02
取瓶后，，，，，，，交给翻瓶机械手，，，，，，，再返回至取瓶最先位置，，，，，，，用时<2.4秒；；；；；；
03
翻瓶机械手，，，，，，，抱瓶翻转后安排运送机，，，，，，，再返回至抱瓶前的位置及状态，，，，，，，用时<2.4秒；；；；；；
04
运送机在推瓶气缸配合下，，，，，，，将4个瓶送至灌装生产线，，，，，，，用时<2.4秒。。。
灌装前：③理瓶机
————————————
机型先容
由运送带将瓶往前送，，，，，，，然后通过机械手抓取瓶子，，，，，，，送到后段卡盘灌装机。。。

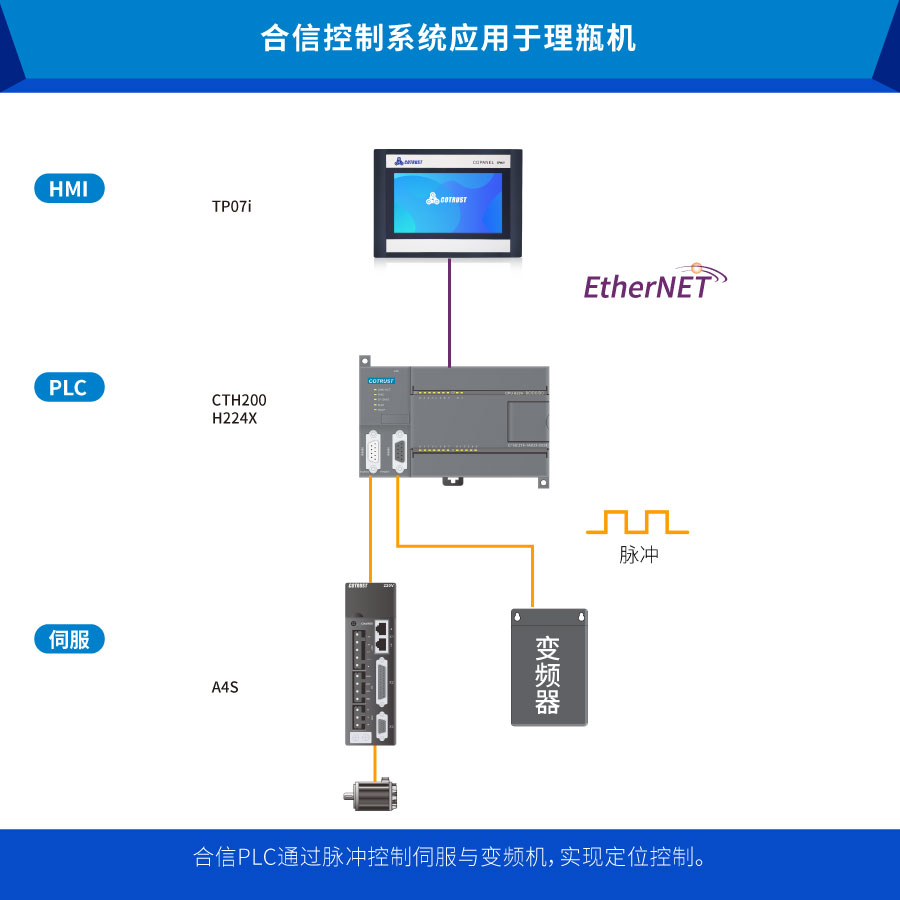

系统设置
控制效果
机械手精准定位，，，，，，，快速响应后段卡盘机的请求产品信号。。。
实现定点期待、开吸瓶真空、取瓶、旋转纠正瓶、停留、放瓶行动。。。
以上行动位置均可设置，，，，，，，拦瓶随运送带启动或拦瓶先启动，，，，，，，控制方法可调。。。

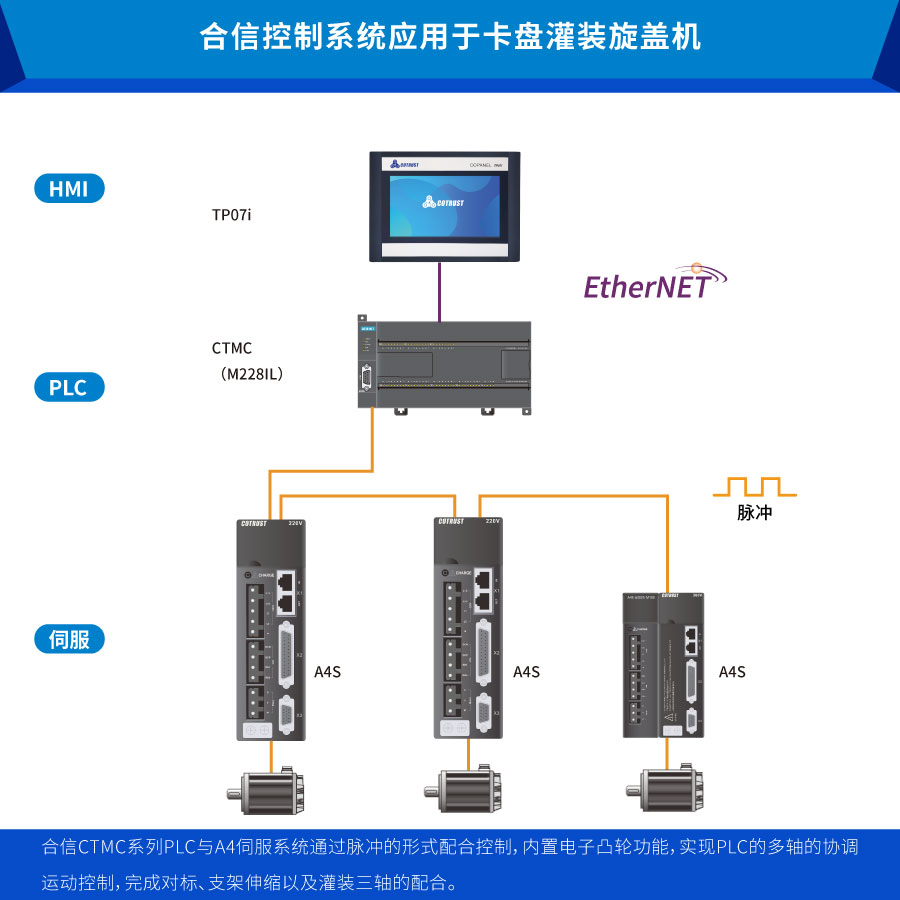

灌装：④卡盘灌装旋盖机
————————————
机型先容
圆盘旋转灌装机，，，，，，，瓶子在转动的圆盘上通过对标-灌装-封装来实现。。。转位可自行调解运行速率。。。
系统设置
控制效果
01
灌装轴与支架轴的举行多段速控制，，，，，，，可在统一缸内举行灌装量调理，，，，，，，灌装量准确。。。
02
对标轴接纳自动追标功效，，，，，，，位置准确。。。
03
灌装速率快，，，，，，，灌装速率可达65只/min (更优的灌装阀出料阀，，，，，，，速率可再提高)。。。
04
触摸屏界面信息少而精，，，，，，，仅需确认行动角度区间即可运作，，，，，，，操作简朴。。。
05
系统支持备选单伺服封尾机（用于灌装）可以在包管精准灌装量可调的基础上，，，，，，，节约本钱，，，，，，，无邪选用。。。
灌装：⑤气体灌装机
————————————
机型先容
气体灌装机适用于液态二氧化碳、液氩、液氮、液氧、液化气、二甲醚等种种工业气体储配站，，，，，，，钢瓶的定量灌装，，，，，，，抵达灌装目的值时自动切断液路。。。

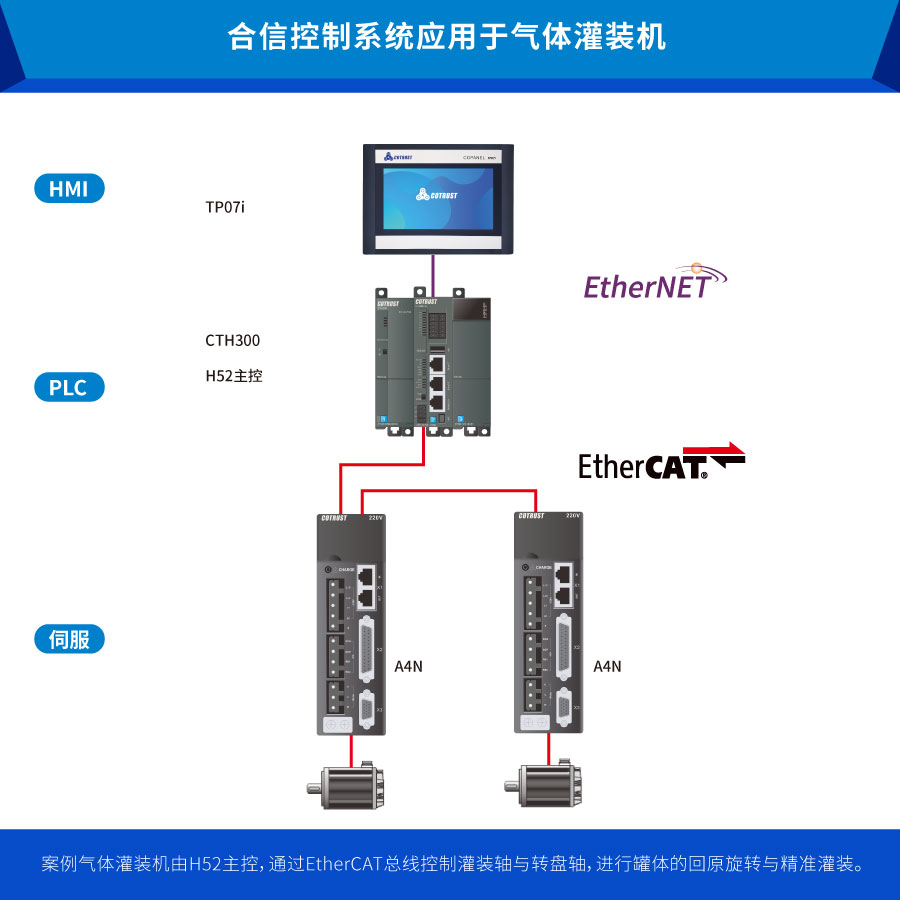

系统设置
控制效果
?01
全自动模式下提供分步手动操作模式
?02
气体灌装工艺时间控制严酷，，，，，，，差别时间差别效果自动跳转响应模式。。。
?03
气体灌装通讯快速、精准。。。
