封尾机丨软管灌封，，，，，，，威客电竞CTMC运控PLC的主控妙用
2022.03.23
包装行业——封尾机
封尾机主要对软管或者金属软管举行产品灌装，，，，，，，并举行加热封尾的灌装机械。。。。

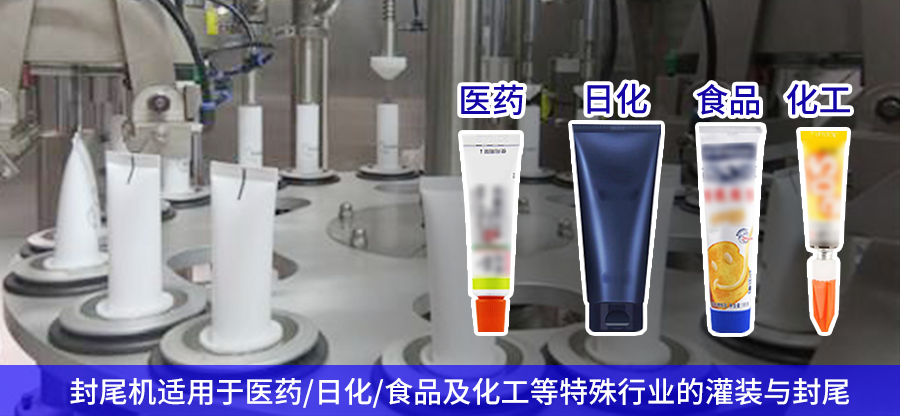

常用于医药、日化、食物及化工等特殊行业，，，，，，，如软膏、鞋油、牙膏、果酱、胶粘剂、乳剂等液体或膏体物料的灌装与封尾。。。。

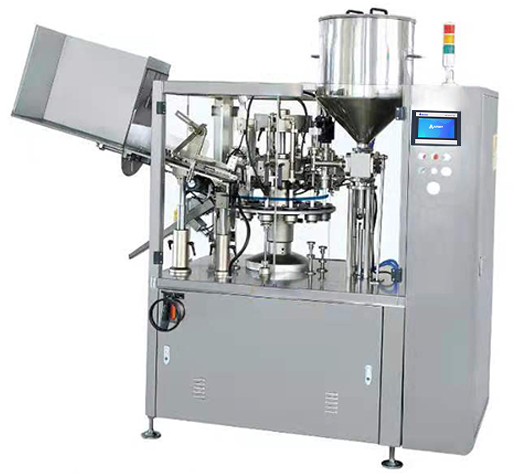

软管卡盘式灌装封尾机
机型简介
自动软管灌装封尾机，，，，，，，可以实现自动灌装，，，，，，，自动对色标，，，，，，，自动封尾，，，，，，，打批号，，，，，，，自动出管。。。。装备接纳内加热方法，，，，，，，转位接纳细密凸轮分度机构，，，，，，，可自行调解运行速率。。。。
软管灌装封尾机-控制原理

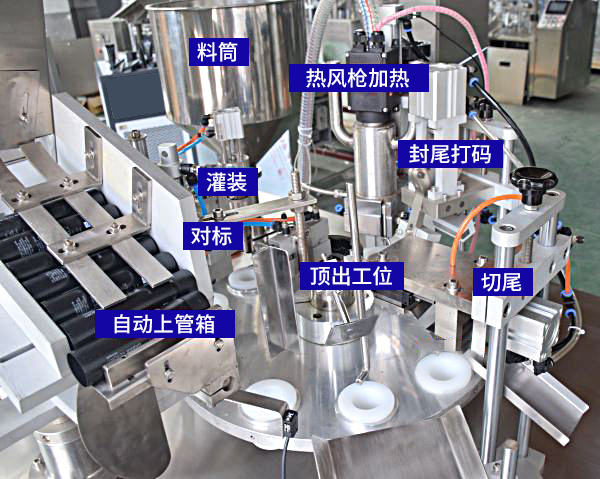

三轴伺服封尾机，，，，，，，其转盘、封尾、切尾均由装备机械凸轮联动事情，，，，，，，三轴伺服划分驱动对标轴、支架轴、灌装轴。。。。？？？？？？梢愿玫目刂乒嘧啊⒅Ъ芩俾省⒖墒迪侄喽嗡倏刂，，，，，，，可在统一缸内举行灌装量调理。。。。
对标轴
对管材自己带有颜色标记举行旋转找标，，，，，，，使其在后续封尾的时间处于准确的角度封尾 ；；；
支架轴
将封尾机转盘上的管杯顶起，，，，，，，使软管进入灌装头的灌装区间，，，，，，，待灌装完成后抽离事情区间 ；；；
灌装轴
支架顶到设定位置，，，，，，，翻开嘴阀举行灌装工序，，，，，，，灌装完成后关闭嘴阀开启入料阀期待位举行抽料 ；；；
加热底座使用温度控制器自整定实现温度控制。。。。
灌装封尾机-控制要点
1
灌装轴与支架轴的速率配合，，，，，，，灌装量准确 ；；；
2
运动周期判断准确，，，，，，，启动及回缩速率实时，，，，，，，阻止碰撞 ；；；
3
对标轴接纳自动追标功效，，，，，，，位置准确。。。。
威客电竞控制系统在软管灌封机
事情现场
软管卡盘式灌装封尾机控制系统

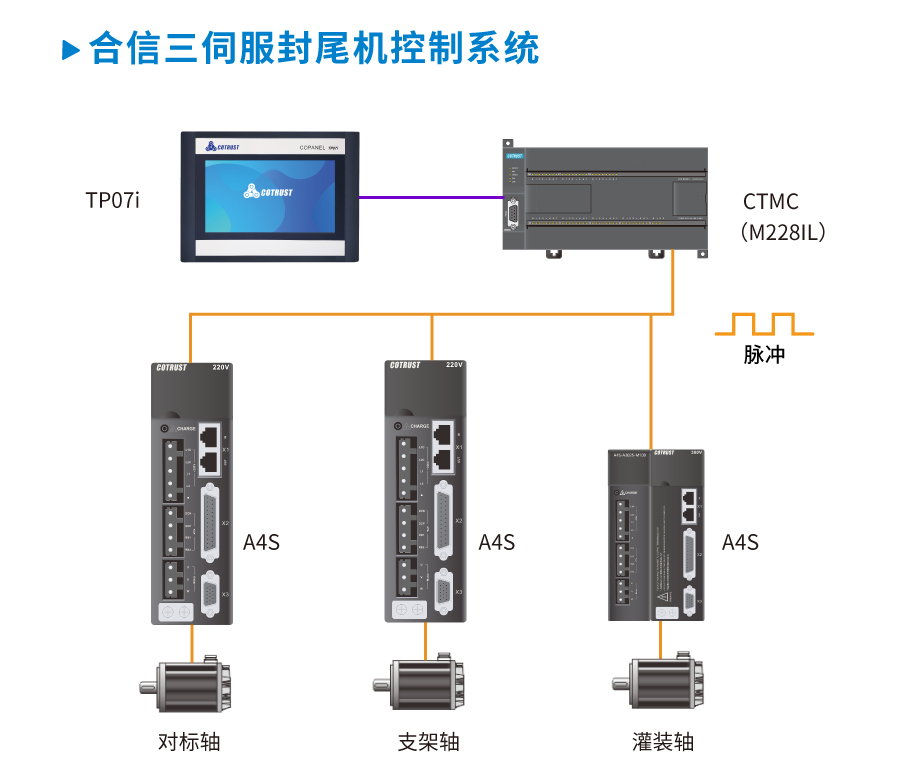

软管灌封机由威客电竞CTMC系列PLC与A4伺服系统通过脉冲的形式配合控制，，，，，，，内置电子凸轮功效，，，，，，，实现PLC的多轴的协调运动控制，，，，，，，完成对标、支架伸缩以及灌装三轴的配合。。。。
?
PLC部分
PLC是整个控制系统的焦点，，，，，，，举行信号、逻辑程序处置惩罚，，，，，，，它的性能决议了整个系统的品质。。。。

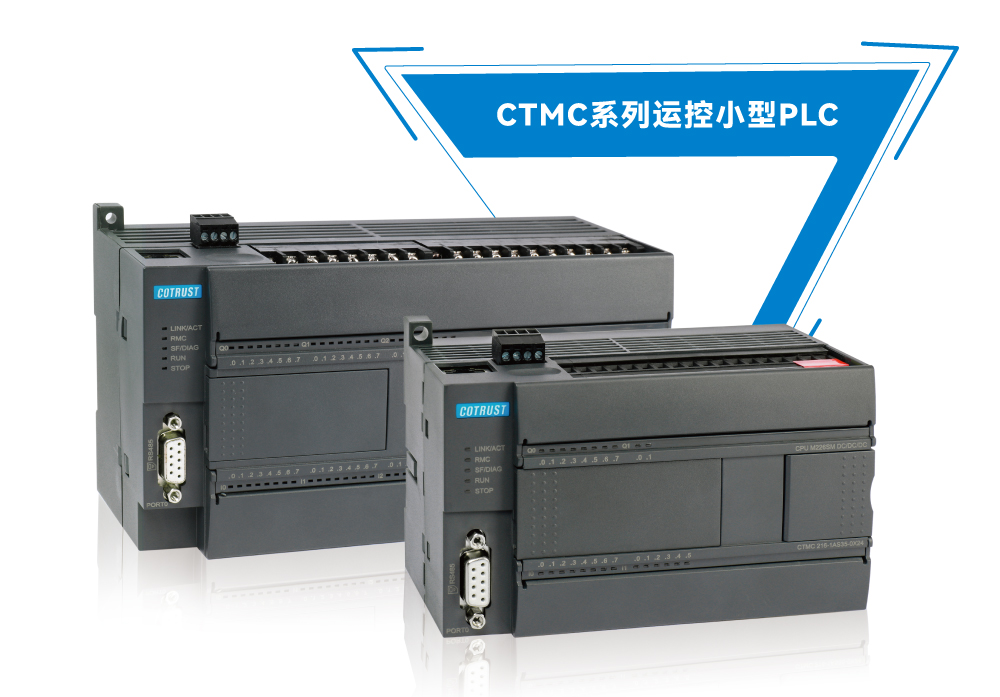

威客电竞CTMC系列运控小型PLC具有强盛的逻辑处置惩罚和数据处置惩罚能力以及富厚的周边指令集。。。。
?
操作界面

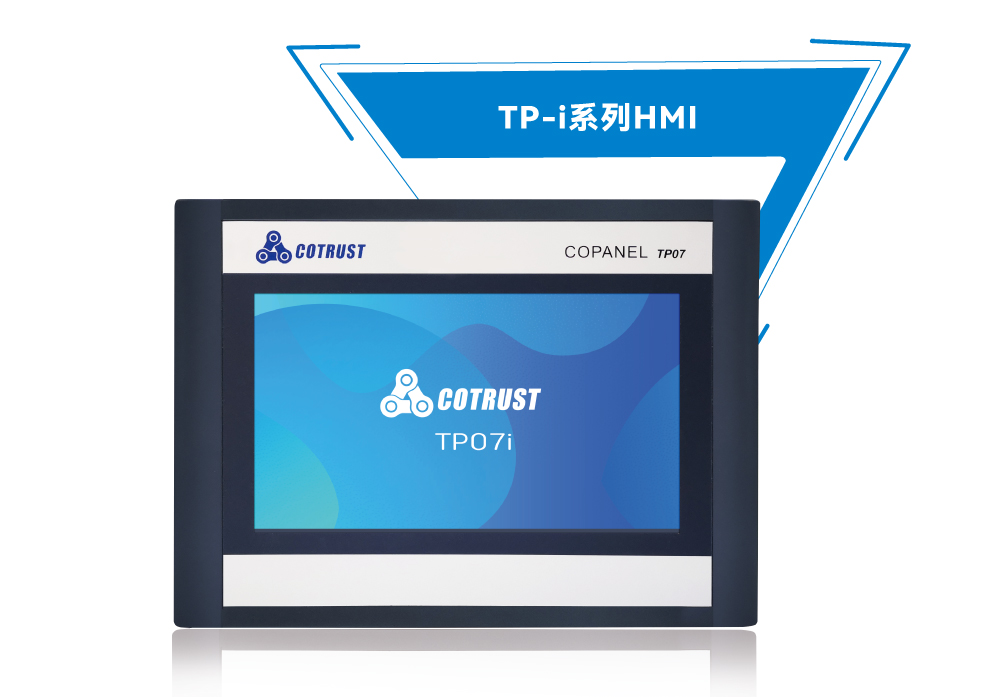

人机界面用于参数的输入和控制下令的发出，，，，，，，可以实现在线/离线仿真，，，，，，，给用户一个真正友好的用户界面。。。。
可以调解装备速率、目今产量温度显示及设置、时间显示等功效 ；；；可以实现手动调解、自动事情（包括上管、对色标、灌装、封尾及自动落料等事情）
?
伺服驱动部分

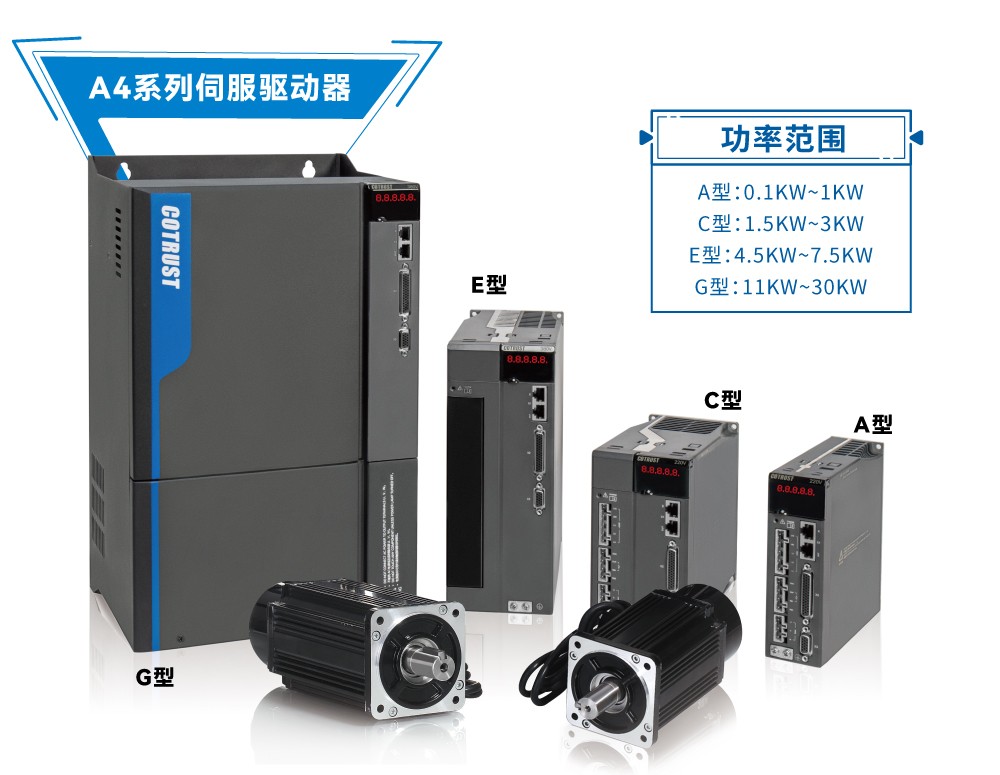

威客电竞A4系列伺服实现快速准确的位置控制，，，，，，，速率控制，，，，，，，转矩控制。。。。
威客电竞控制系统
在全自动灌装封尾机的优势
01
效率高
三伺服软管封尾机全伺服控制，，，，，，，灌装效率更高，，，，，，，精度更高 ；；；
02
对标精准
威客电竞CTMC系列CPU与A4S伺服接纳脉冲与伺服色标功效连系方法，，，，，，，对标快速精准 ；；；
03
操作简朴
触摸屏界面信息少而精，，，，，，，仅需确认行动角度区间即可运作，，，，，，，操作简朴 ；；；
04
MiCo远程
控制系统可通过威客电竞MiCo移动客户端，，，，，，，在线修改参数，，，，，，，监控装备运行状态，，，，，，，利便快捷 ；；；
05
灌装速率快
灌装速率可达65只/min (更优的灌装阀出料阀，，，，，，，速率可再提高)
06
本钱低
系统支持备选单伺服封尾机（用于灌装）可以在包管精准灌装量可调的基础上，，，，，，，节约本钱，，，，，，，无邪选用。。。。

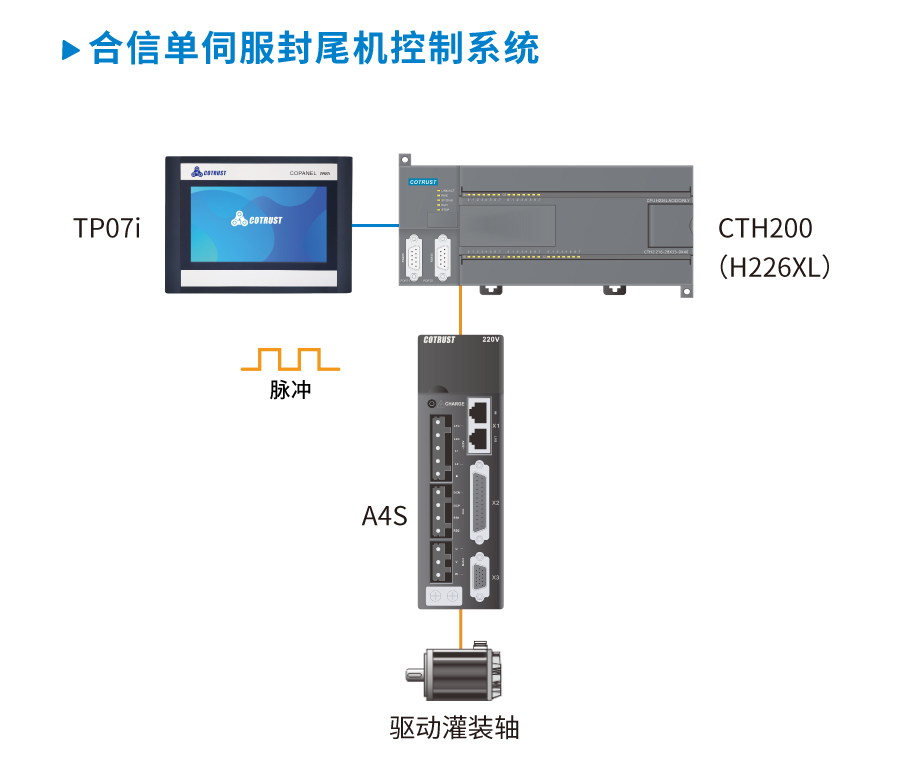

成熟的经济计划二：单伺服封尾机
? 对标轴为步进电机、
支架轴按机械凸轮挺进举行驱动。。。。
